21  Conexión a una cámara PTZ ( Serie DV800‎ )

Usted puede conectar las cámaras PTZ (no incluidas) al sistema. Con el sistema debe utilizar cámaras Lorex MPX o analógicas con PTZ. Las cámaras MPX Lorex con PTZ pueden admitir comandos PTZ directamente a través del cable de video. Las cámaras MPX Lorex con PTZ no requieren cables para RS485.
    Para conectar una cámara de PTZ al sistema:
  1. Conecte el cable de la cámara de video en uno de los puertos Video IN del sistema. Si tiene una cámara MPX PTZ, será detectada automáticamente y puede ser controlada por el DVR.
    Si tiene una cámara PTZ analógica, siga los pasos a continuación para configurar la cámara:
  2. Puede conectar los cables RS485 para cámaras PTZ analógicas a los puertos AB en el panel trasero del DVR. A es positivo (+) y B es negativo (-).
  3. Haga clic con el botón derecho del mouse y haga clic en Main Menu. Ingrese el nombre de usuario del sistema (predeterminado: admin ) y su nueva contraseña segura, si se la piden.

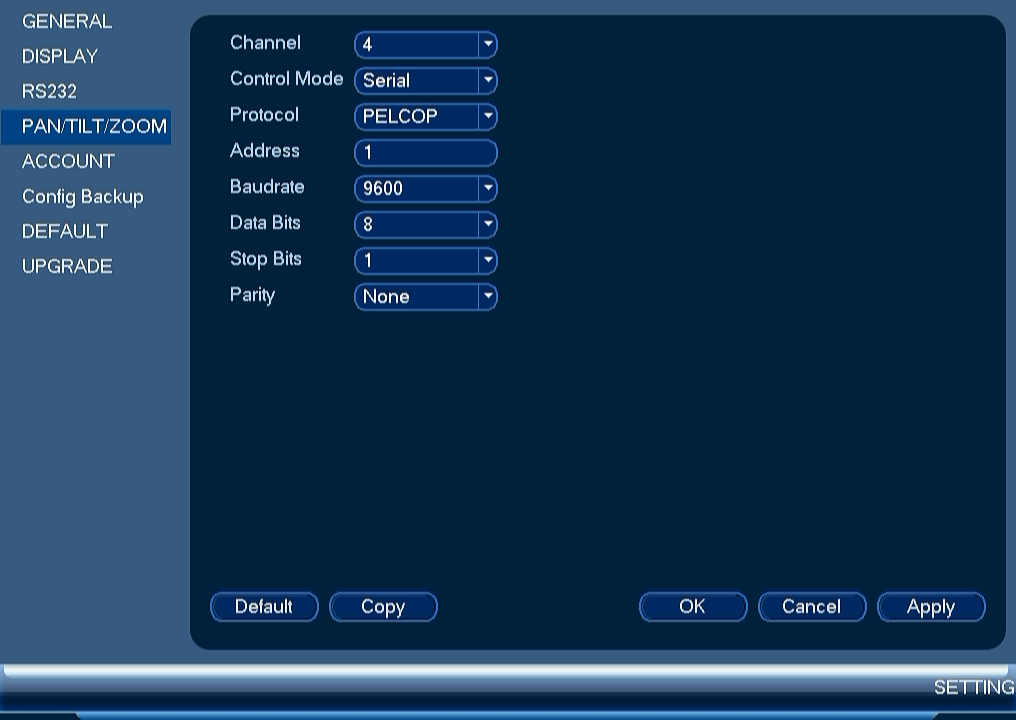

  4. Haga clic en icon >Ajustes>PTZ.
    Graphic
  5. Debajo de Channel, seleccione el canal al que está conectada su cámara PTZ.
  6. Debajo de Control Mode, seleccione Serial. Configure las siguientes opciones para su cámara PTZ.
    • Protocol: Seleccione el protocolo PTZ de la cámara (por ejemplo, Pelco P).
    • Address: Ingrese la dirección de la cámara PTZ.
    • Baud Rate: Ingrese la tasa de baudios de la cámara PTZ.
    • Data Bits: Ingrese la configuración de bits de datos de la cámara PTZ.
    • Stop Bit: Ingrese la configuración de bits de detención de la cámara PTZ.
    • Parity: Ingrese la configuración de paridad de la cámara PTZ.
  7. Haga clic en OK. Ahora puede controlar su cámara PTZ con el sistema.

21.1  Control de una cámara PTZ (DVR local)

  1. En la visualización en vivo, haga doble clic en el canal al que está conectada la cámara PTZ para abrir en modo de pantalla completa.
  2. Haga clic derecho y seleccione PTZ. Ingrese el nombre de usuario del sistema y la contraseña si se le solicita. Se abrir el menú PTZ.
  3. Utilice los controles de PTZ de la pantalla para controlar la cámara.
Controles de PTZ
Graphic
  1. Teclas de dirección: Haga clic para desplazar e inclinar la cámara. Haga clic en SIT para detener la acción actual.
  2. PTZ por mouse: Haga clic para activar el modo PTZ por mouse. En modo PTZ por mouse:
    • Haga clic y arrastre para mover la cámara.
    • Utilice la rueda de desplazamiento para acercar y alejar.
    • Haga clic derecho para salir y regresar a los controles PTZ normales.
  3. Zoom/Enfoque/Iris: Haga clic en +/- para ajustar el zoom, enfoque e iris.
  4. Controles avanzados: Haga clic para abrir los controles PTZ avanzados.
  5. Velocidad: Ingrese la velocidad de PTZ.

21.2  Controles de PTZ avanzados

Los controles de PTZ avanzados pueden utilizarse para guardar las posiciones de la cámara y cambiar entre varias posiciones, y automatizar las acciones de la cámara.
Para abrir los controles de PTZ avanzados:

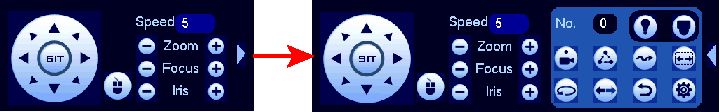

  • Haga clic en la flecha en la ventana de control de PTZ para abrir los controles avanzados.
    Graphic

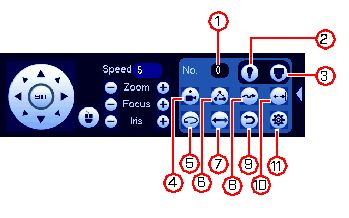

Descripción de los controles de PTZ avanzados:
Graphic
  1. N.º: Seleccione el número de la acción que desea realizar.
  2. No compatible
  3. Menú de la cámara PTZ: Haga clic para abrir el menú de visualización en pantalla de la cámara. Es posible que no sea compatible en todos los modelos de cámaras.
  4. Predefinición: Haga clic para establecer la predefinición seleccionada.
  5. Modo panorámico automático: Haga clic en iniciar modo panorámico automático. Durante el modo panorámico automático, la cámara girará continuamente en 360°.
  6. Recorrido: Haga clic para ejecutar el recorrido seleccionado.
  7. Orientación: Haga clic para orientar la cámara en 180°.
  8. Patrón: Haga clic para ejecutar el patrón seleccionado.
  9. Restablecer: Haga clic para mover la cámara hacia la posición inicial.
  10. Lector automático: Haga clic para ejecutar el lector automático seleccionado.
  11. Auxiliar: Haga clic para abrir el menú auxiliar, donde puede configurar las predefiniciones, los recorridos, los patrones y los lectores automáticos.

21.2.1  Predefiniciones

Las predefiniciones guardarán una posición de la cámara para poder recuperarla rápidamente.

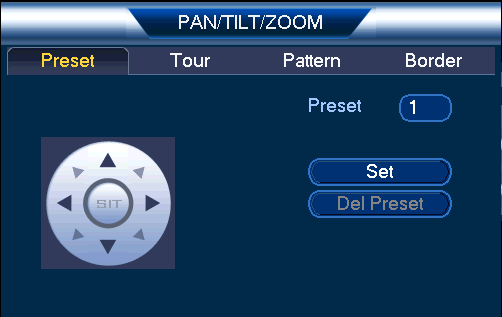

Para agregar las predefiniciones:
  1. Haga clic en icon para abrir el menú auxiliar.
  2. Haga clic en la pestaña Preset.
    Graphic
  3. Ingrese el número de predefiniciones que desea crear debajo de Preset.
  4. Mueva la cámara hacia la posición deseada y haga clic en Set.
Para ir a una predefinición:
  • En nro., seleccione el número de predefiniciones al que desearía acceder y haga clic en icon .

21.2.2  Recorridos

Los recorridos se desplazarán a través de un conjunto de predefiniciones.

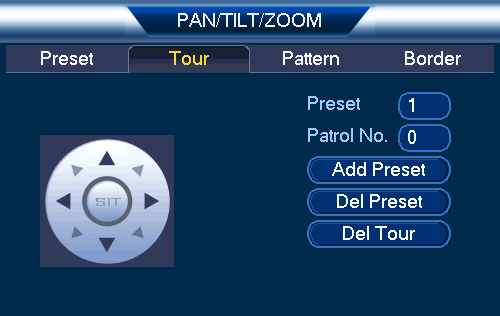

Para crear un recorrido:
  1. Haga clic en icon para abrir el menú auxiliar.
  2. Haga clic en la pestaña Tours.
    Graphic
  3. En Patrol No., seleccione el recorrido que desea configurar.
  4. En Preset, seleccione la predefinición que desearía agregar al recorrido.
  5. Haga clic en Add Preset.
  6. Repita los pasos 4 y 5 para agregar predefiniciones adicionales al recorrido.
Para ejecutar un recorrido:
  • Debajo de No., seleccione el número de recorrido que desearía realizar y haga clic en icon .

21.2.3  Patrón

Los patrones alternan automáticamente entre dos posiciones de la cámara.

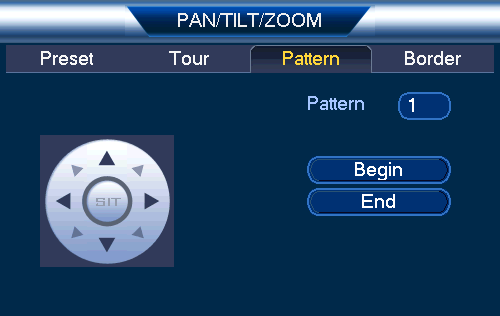

Para crear un patrón:
  1. Haga clic en icon para abrir el menú auxiliar.
  2. Haga clic en la pestaña Pattern.
    Graphic
  3. En Pattern, ingrese el patrón que desea configurar.
  4. Mueva la cámara hacia la posición deseada y haga clic en Begin.
  5. Mueva la cámara hacia la posición deseada y haga clic en End.
Para ejecutar un patrón:
  • Debajo de No., seleccione el número de patrón que desearía realizar y haga clic en icon .

21.2.4  Lector automático

El lector automático alterna automáticamente entre los puntos derecho e izquierdo.

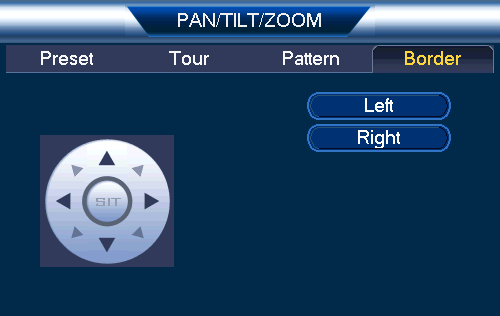

Para crear un lector automático nuevo:
  1. Haga clic en icon para abrir el menú auxiliar.
  2. Haga clic en la pestaña Border.
    Graphic
  3. Mueva la cámara hacia la posición izquierda deseada y haga clic en Left.
  4. Mueva la cámara hacia la posición derecha deseada y haga clic en Right.
Para ejecutar un lector automático:
  • Haga clic en icon .
