22 DV900 Series‎ Installation du disque dur

Le système est équipé à l’origine d’un disque dur SATA de 3,5 po. Vous pouvez remplacer le disque dur par un autre d’une taille maximum de 8TB.

22.1 Installation d’un disque dur

Pour installer le disque dur :

Insérez les vis (4x) du disque dur sur le disque dur et serrez-les à moitié.

Éteignez le système, et débranchez tous les câbles du système.

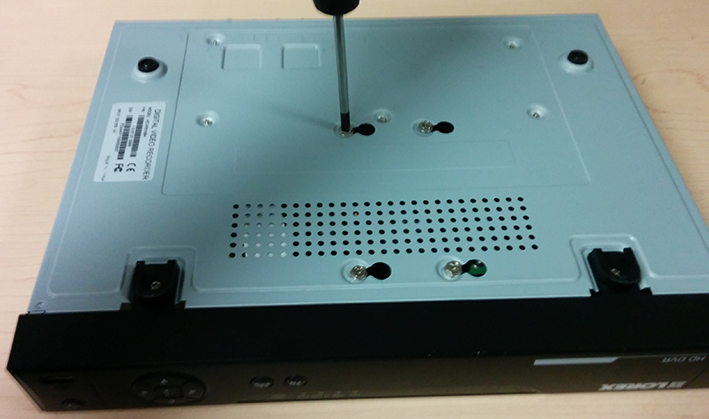

Retirer les quatre vis du panneau arrière et celles des panneaux latéraux (une sur chaque côté). Retirer le couvercle.

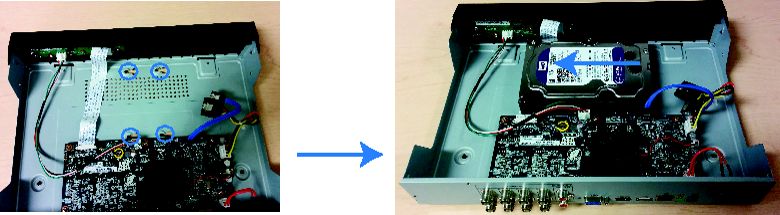

Déposer le disque dur au dessus des trous de vis au dessous du système, puis faire glisser le disque dur en place. Les connecteurs SATA du disque dur doivent faire face au côté droit de l’unité, en regardant depuis l’arrière.

L’aspect des images peut varier en fonction du modèle.

Brancher le câble d’alimentation et de données SATA au disque dur.

Tourner le système sur lui-même délicatement. Serrer les vis de disque dur (4x) afin de fixer le disque dur.

Replacer le couvercle et les vis du couvercle (6x).

22.2 Retrait du disque dur

Éteignez le système, et débranchez tous les câbles du système.

Retirer les quatre vis du panneau arrière et celles des panneaux latéraux (une sur chaque côté). Retirer le couvercle.

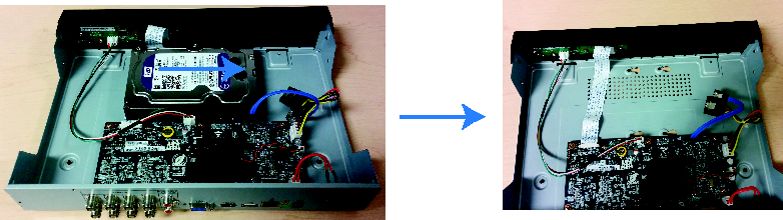

Retourner le système et desserrer les vis du disque dur (4x), mais ne pas les retirer.

Débrancher le câble d’alimentation et de données SATA du disque dur.

Retournez le système avec précaution. Faites glisser le disque dur et ensuite soulevez-le en-dehors du système.

L’aspect des images peut varier en fonction du modèle.

Replacer le couvercle et les vis du couvercle (6x).

22.3 Formatage des disques durs

Vous devez formater les disques durs avant de pouvoir les utiliser avec le système.

Pour formater le disque dur :

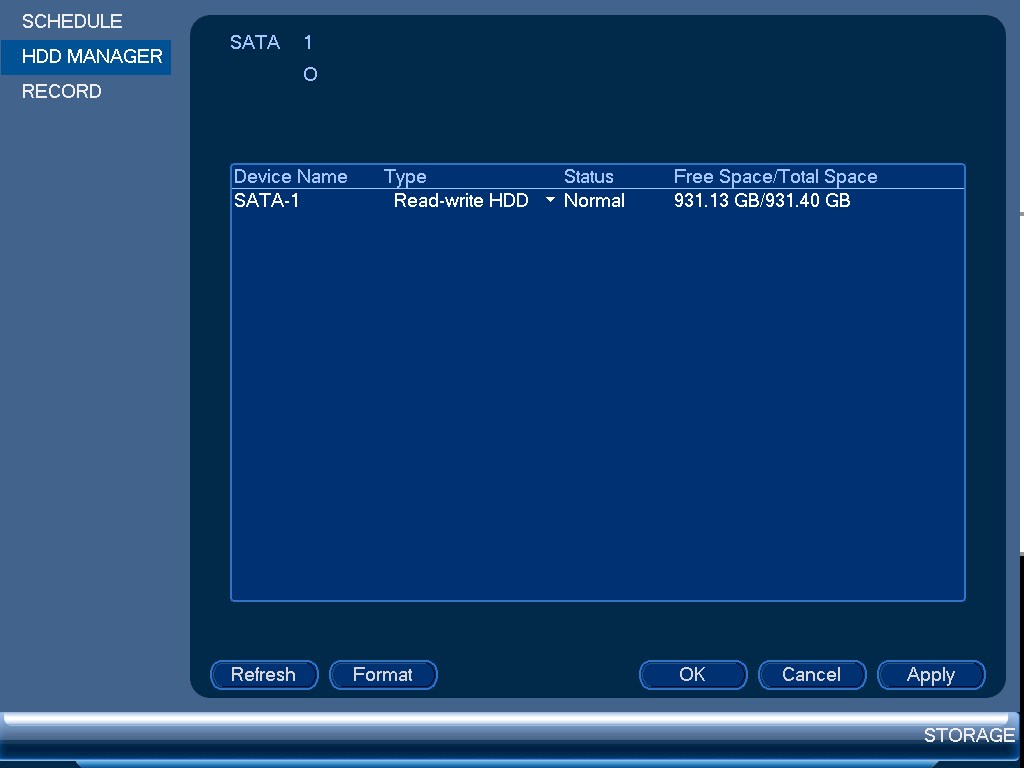

Depuis le Menu Principal, cliquez icon

et ensuite cliquez Storage>HDD Manager.

Sélectionnez le disque dur que vous voudriez formater et ensuite cliquez Format. Cliquez OK pour confirmer.

Cliquez OK pour enregistrer les changements. Le système redémarrera afin de compléter le processus de formatage du disque.

	ATTENTION
S’assurer que le système est éteint et que l’adaptateur d’alimentation est débranché avant d’enlever ou d’installer le disque dur.

	ATTENTION
Tenir en place le disque dur lorsque vous retournez le système afin d’éviter que le système ne subisse des dommages.

	Remarque
Après l’installation, il faut formater le lecteur de disque dur afin de l’utiliser avec le système. Consulter Formatage des disques durs .

	ATTENTION
Assurez-vous que le système est éteint et que TOUS les câbles d’alimentation sont déconnectés avant de retirer/installer le disque dur.

	ATTENTION
Formater le HDD efface toutes les données sur le disque dur. Cette étape ne peut pas s’annuler. Les paramètres du système ne seront pas effacés.
