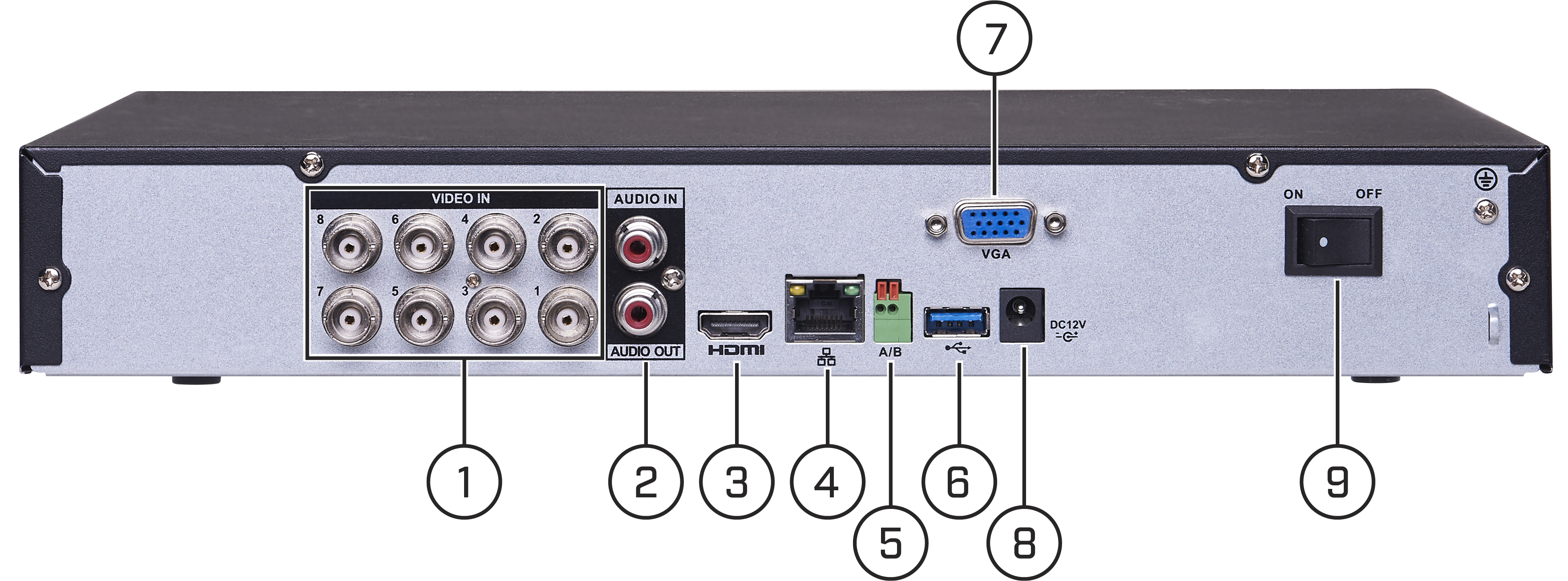

4  Panneau arrière ( DV900 Series‎ )

Graphic
  1. Video input : Connectez Lorex les caméras MPX ou analogiques standard au système.
  2. Audio IN/Audio OUT : Entrée et sortie RCA pour enregistrement audio 1 canal.
  3. HDMI : Brancher un moniteur HDMI ou un téléviseur (non inclus) pour visualiser l’interface du système.
  4. LAN : Brancher un câble Ethernet CAT 5 RJ45 pour une connectivité locale et à distance.
  5. A/B : Connexion des câbles RS485.
  6. Port(s) USB : Connecter une souris USB (incluse) ou une clé USB (non incluse) pour la sauvegarde de données ou la mise à jour du micrologiciel.
  7. VGA : Brancher un moniteur VGA (non inclus) pour visionner l’interface du système.
  8. DC12V : Brancher l’adaptateur d’alimentation inclus.
  9. Interrupteur Marche/Arrêt : Mettre le DVR en mode de marche ou d’arrêt.
