22   DV900 Series‎ Instalación del disco duro

El sistema incluye un disco duro SATA de 3.5in preinstalado. Puede reemplazar el disco duro con uno de un tamaño máximo de 8TB.

22.1  Instalar un disco duro

    Para instalar el disco duro:
  1. Inserte los tornillos del disco duro (4) en el disco duro y apriételos hasta la mitad.
    Graphic
  2. Apague el sistema y desconecte toda la red de cables del sistema.
  3. Retire los tornillos del panel trasero (4) y los tornillos del panel lateral (1 en cada lado). Retire la cubierta.

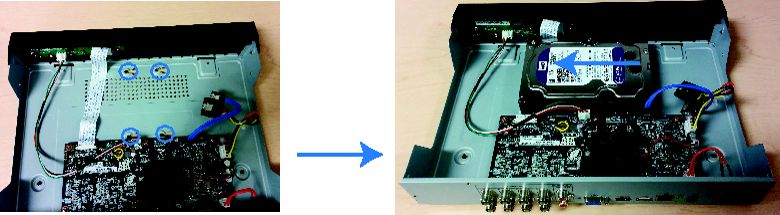

  4. Coloque el disco duro en las ranuras de los tornillos en la parte inferior del sistema y luego deslice el disco duro hasta su lugar. Los conectores SATA en el disco duro deben mirar hacia el lado derecho de la unidad en caso de que la miren desde la parte trasera.
    Graphic
    Las imágenes pueden parecer diferentes dependiendo del modelo.
  5. Conecte el cable de energía SATA y de datos del disco duro.
    Graphic
  6. Gire cuidadosamente el sistema. Ajuste los tornillos del disco duro (4) para asegurar el disco duro.
    Graphic
  7. Vuelva a colocar la cubierta y los tornillos de la cubierta (6).

22.2  Quitar el disco duro

  1. Apague el sistema y desconecte toda la red de cables del sistema.
  2. Retire los tornillos del panel trasero (4) y los tornillos del panel lateral (1 en cada lado). Retire la cubierta.

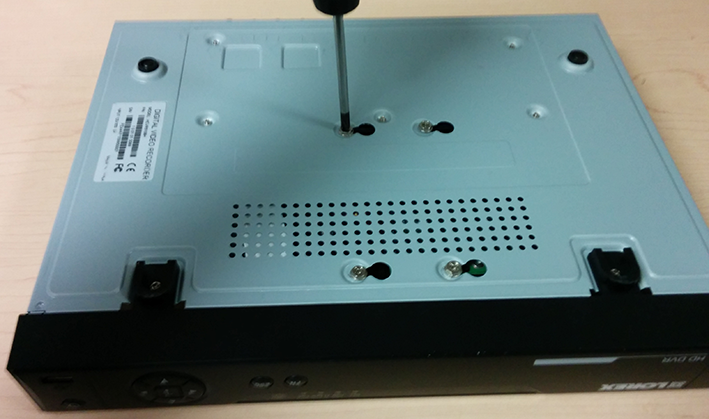

  3. Gire el sistema y afloje los tornillos del disco duro (4), pero no los extraiga.
    Graphic
  4. Desconecte el cable de energía SATA y de datos del disco duro.
    Graphic

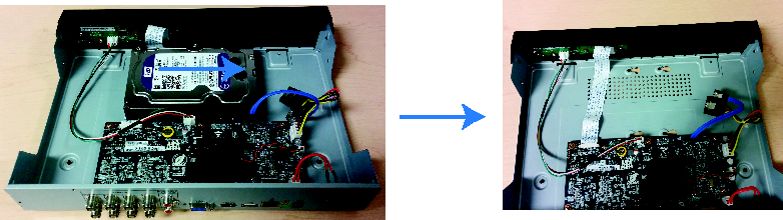

  5. Gire cuidadosamente el sistema. Deslice el disco duro y luego levántelo para retirarlo del sistema.
    Graphic
    Las imágenes pueden parecer diferentes dependiendo del modelo.
  6. Vuelva a colocar la cubierta y los tornillos de la cubierta (6).

22.3  Formateo de los discos duros

Debe formatear los discos duros antes de utilizarlos en el sistema.
Para formatear el disco duro:

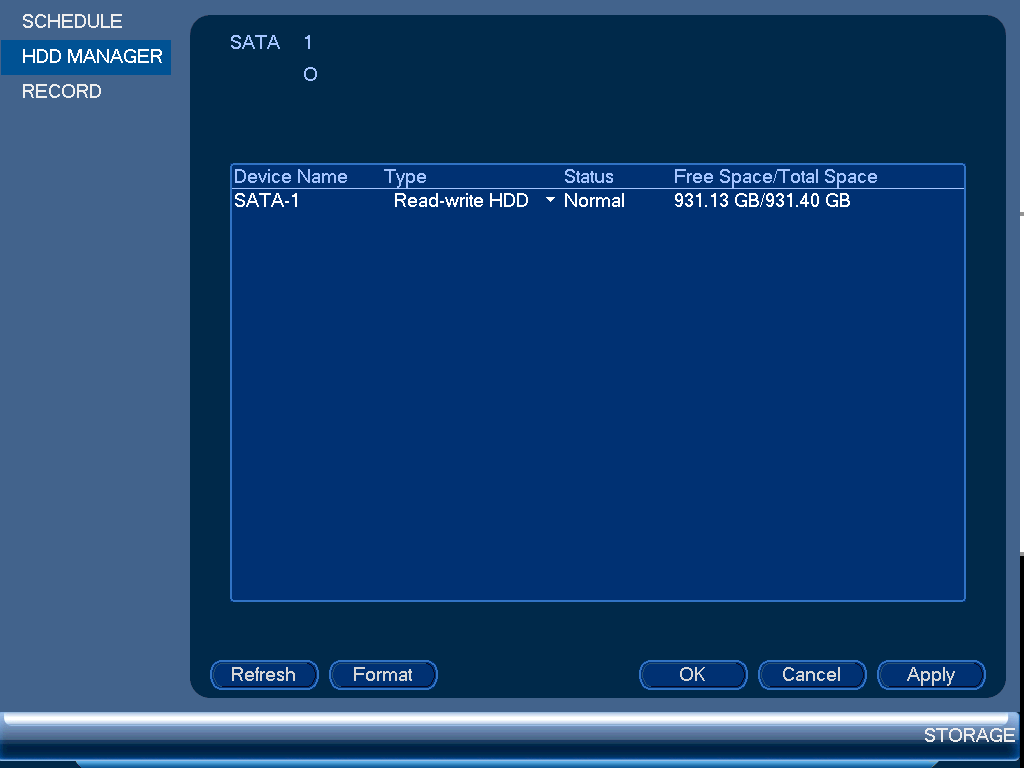

  1. En el Menú principal, haga clic en icon y luego clic en Storage>HDD Manager.
    Graphic
  2. Seleccione el disco duro que desearía formatear y luego haga clic en Format. Presione OK para confirmar.
  3. Haga clic en OK para guardar los cambios. El sistema se reiniciará para completar el proceso de formateo.
