Video input: Conecte Lorex cámaras MPX o analógicas estándar al sistema.

Audio IN/Audio OUT: Entrada y salida RCA para la grabación de audio de 1 canal.

HDMI: Conecte a un monitor HDMI o TV (no incluido) para ver la interfaz del sistema.

LAN: Conecte un cable Ethernet CAT 5 RJ45 para la conectividad local y remota.

A/B: Conecte cables RS485.

Puerto(s) USB: Conecte un mouse USB (incluido) o una unidad flash USB (no incluida) para obtener copia de respaldo o actualizaciones de firmware.

VGA: Conecte un monitor VGA (no incluido) para ver la interfaz del sistema.

DC12V: Conecte el adaptador eléctrico incluido.

Interruptor de encendido/apagado: Encienda o apague la DVR.

	Nota

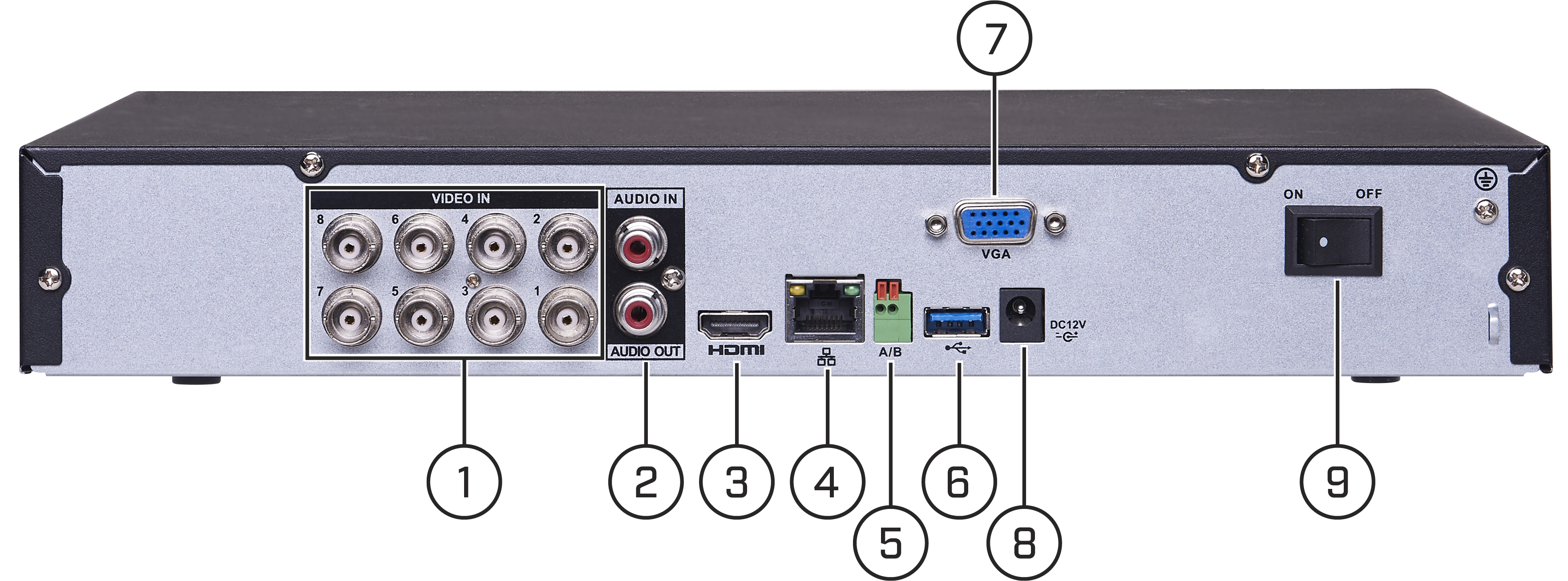

El panel trasero de la DVR que se muestra a continuación es solo ilustrativo. Su modelo DVR puede parecer ligeramente diferente, con los mismos puertos en diferentes posiciones en el panel posterior.

	Nota
Consulte Conexión a una cámara PTZ ( DV900 Series‎ ) para obtener más información sobre cómo conectar las cámaras PTZ.

4 Panel trasero ( DV900 Series‎ )
