3  Descripción general del DVR

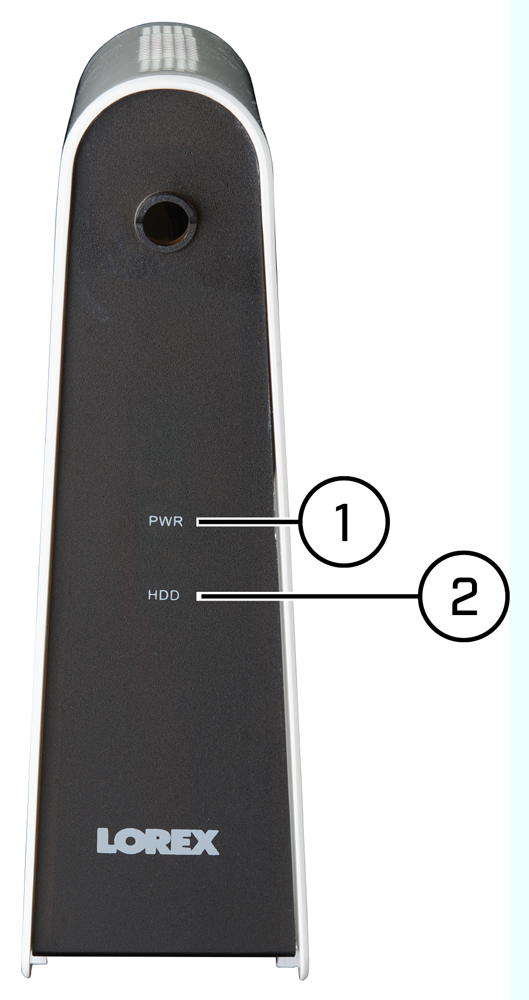

3.1  Panel frontal

Graphic
  1. PWR - Indicador led: Se ilumina para indicar que el sistema está encendido.
  2. HDD - Indicador led: Se ilumina para indicar que el disco duro se encuentra en estado normal. Se apaga cuando hay un error de disco duro.

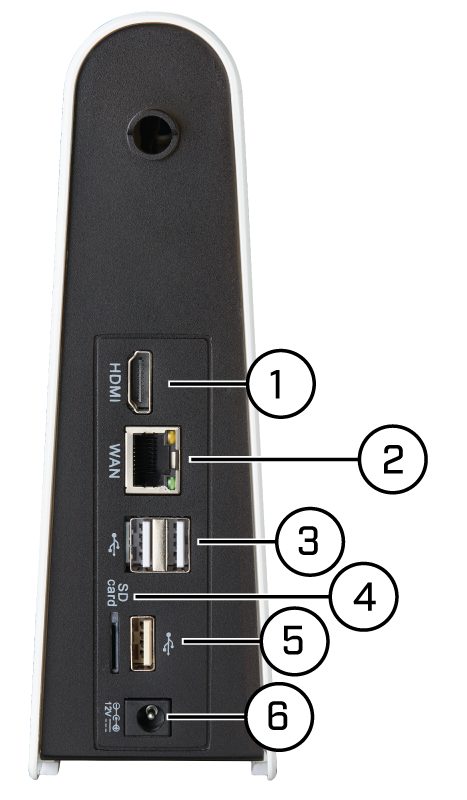

3.2  Panel posterior

Graphic
  1. HDMI: Conecte el cable HDMI incluido para ver la interfaz del sistema en un monitor HDMI o una TV (con salida 1080p compatible).
  2. WAN: Conecte el cable Ethernet incluido a un enrutador o encienda su red para obtener una conectividad local y remota.
  3. USB (mouse/copia de seguridad): Conecte el mouse incluido o una unidad flash USB (no incluida) con el fin de realizar copias de seguridad de video grabado.
  4. microSD: Conecte una tarjeta microSD (incluida con ciertas configuraciones) para el almacenamiento de video. Para obtener más detalles sobre las opciones de almacenamiento, consulte 12 Almacenamiento .
  5. USB (almacenamiento): Conecte una unidad de almacenamiento USB (no incluida) para el almacenamiento de video. Para obtener más detalles sobre las opciones de almacenamiento, consulte 12 Almacenamiento .
  6. Potencia (12 V): Conecte el adaptador de alimentación de 12 V de CC incluido.
