17  Installation du disque dur

Votre DVR est livré avec un disque dur sécurisé et préinstallé. Vous avez la possibilité de mettre à jour le disque dur avec un disque unique jusqu’à 6TB.

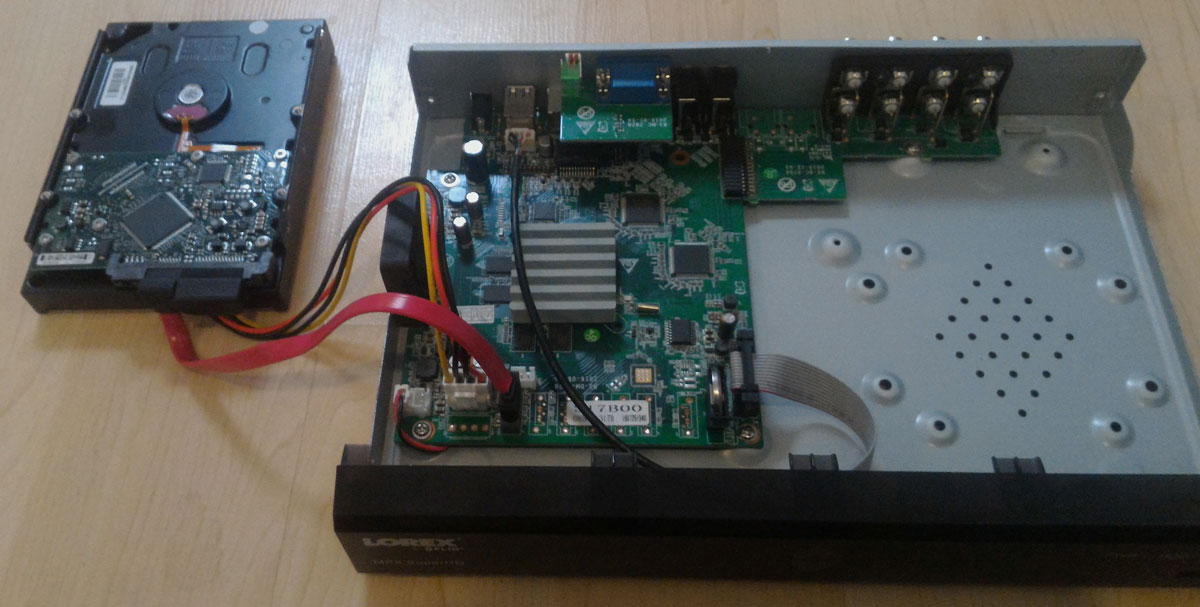

17.1  Enlever le lecteur de disque dur

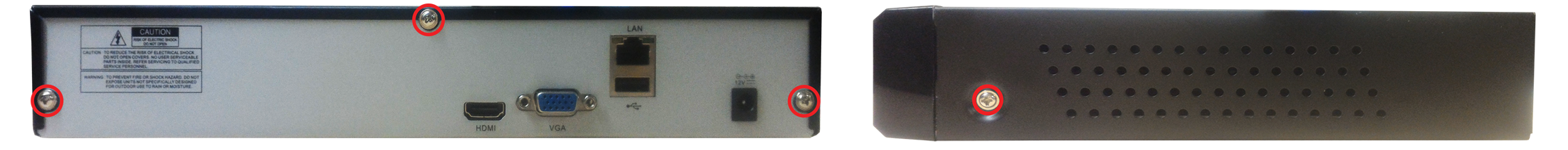

  1. Retirez les vis du panneau arrière (× 3) et les panneaux latéraux (× 1 de chaque côté) du DVR (enregistreur vidéo personnel).
    Graphic
  2. Glissez délicatement le couvercle en l’éloignant du panneau arrière et soulevez-le. Faites attention aux bords coupants.
  3. Ensuite, vous devez retirer le disque dur du boîtier afin de pouvoir accéder aux données et aux câbles d’alimentation qui fonctionnent sur le disque dur.
    1. Retournez soigneusement le DVR (enregistreur vidéo personnel).

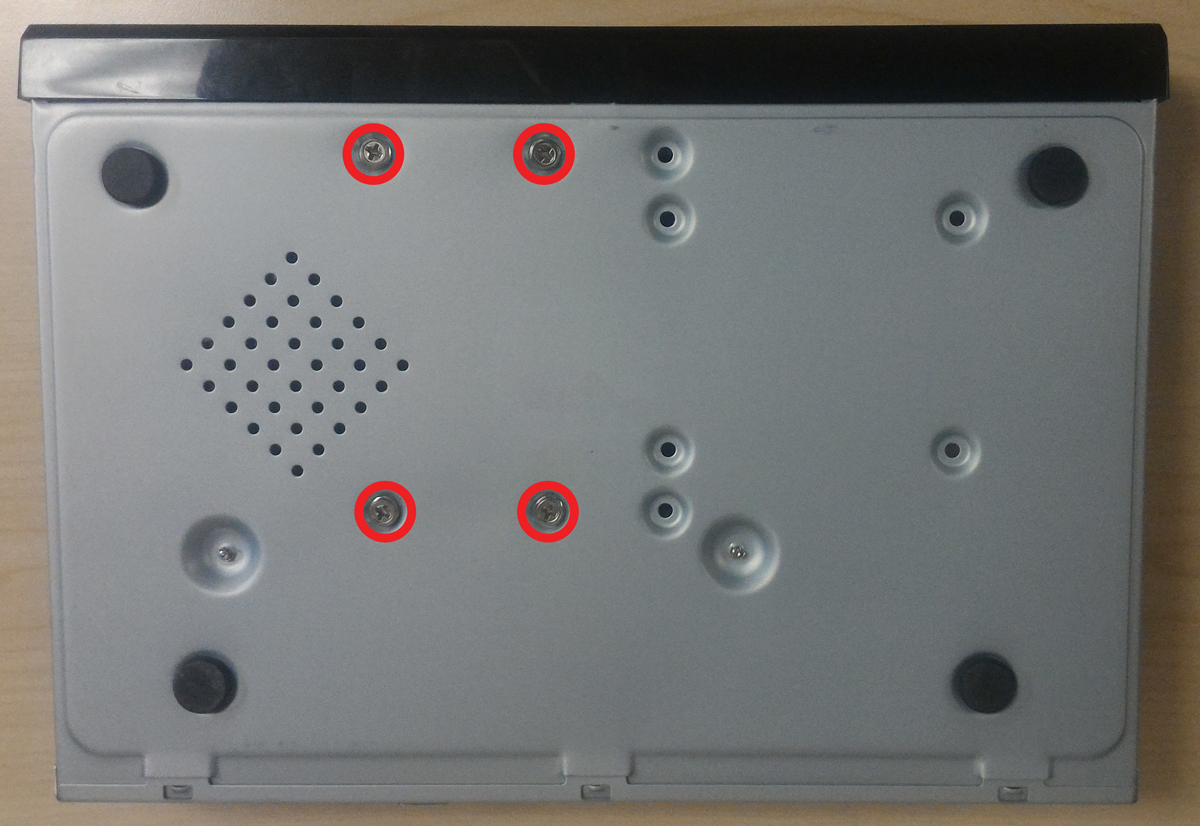

    2. Tenez le disque dur solidement en place en retirant les vis du disque dur (× 4) sur le panneau inférieur du DVR (enregistreur vidéo personnel).
      Graphic
    3. Continuez à tenir le disque dur et tournez le DVR (enregistreur vidéo personnel) sur le dos. Soulevez le disque dur à partir du DVR (enregistreur vidéo personnel).
      Graphic

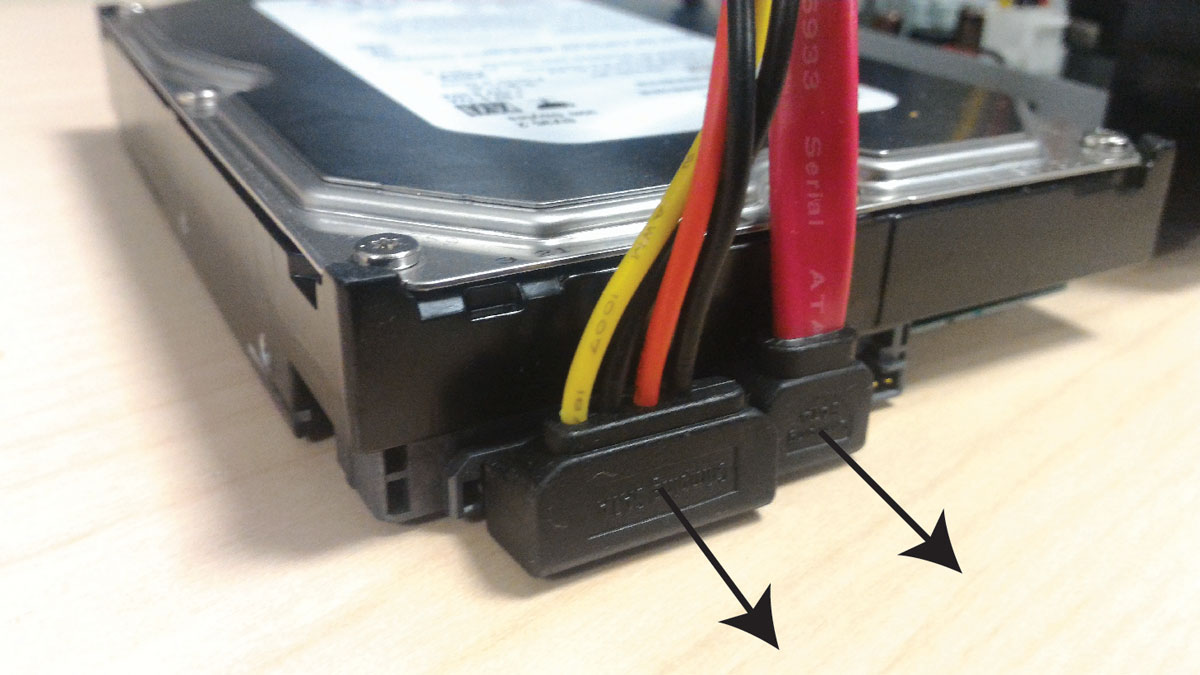

  4. Déconnectez les câbles d'alimentation et de données.
    Graphic
  5. Si vous ne prévoyez pas de remplacer le disque dur immédiatement, rebranchez le couvercle et remettez les vis dans le panneau latéral et arrière du DVR (enregistreur vidéo personnel). Pour obtenir des instructions complètes sur l’installation d’un disque dur, voir 17.2 Installer un lecteur de disque dur .

17.2  Installer un lecteur de disque dur

Prérequis :
  • Il ne doit pas y avoir de disque dur actuellement installé dans votre DVR (enregistreur vidéo personnel) avant d’effectuer les étapes ci-dessous. Pour obtenir des instructions complètes sur l’élimination des disques durs, consultez 17.1 Enlever le lecteur de disque dur .
  1. Retirez les vis du panneau arrière (× 3) et les panneaux latéraux (× 1 de chaque côté) du DVR (enregistreur vidéo personnel).
    Graphic
  2. Glissez délicatement le couvercle en l’éloignant du panneau arrière et soulevez-le. Faites attention aux bords coupants.
  3. Ensuite, vous devez installer le disque dur :
    1. Connectez les câbles d’alimentation et de données au disque dur.

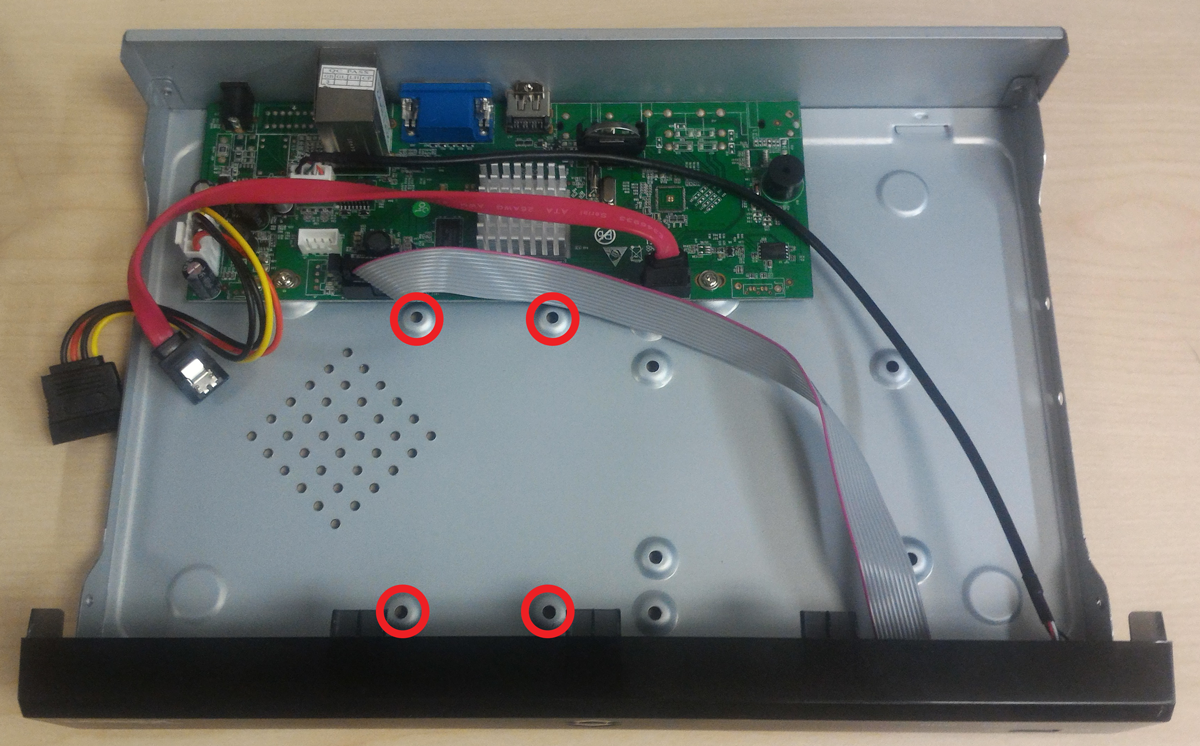

    2. Placez le disque dur sur les trous de la vis du disque dur (× 4) dans le panneau inférieur du DVR (enregistreur vidéo personnel).
      Graphic
    3. Tenez le disque dur bien en place, retournez le DVR (enregistreur vidéo personnel). Maintenez le disque dur enfoncé tout en insérant les vis du disque dur (× 4) sur le panneau inférieur du DVR (enregistreur vidéo personnel).
      Graphic
    4. Retournez le DVR (enregistreur vidéo personnel).
  4. Replacez le couvercle et remettez les vis dans le panneau latéral et arrière du DVR (enregistreur vidéo personnel).
    Remarque
    DVR (enregistreur vidéo personnel)

    Vous devez formater tout disque dur nouvellement installé afin qu’il fonctionne correctement avec le système. Pour obtenir des instructions complètes sur le formatage du disque dur, voir 13.3.2 Formater le disque dur .
