4 Configuración básica

4.1 PASO 1: Prepare las cámaras Sin cables‎ y el receptor

Antes de comenzar, necesitará preparar los cargadores, las cámaras Sin cables y el receptor inalámbrico.

Para preparar las cámaras y el receptor:

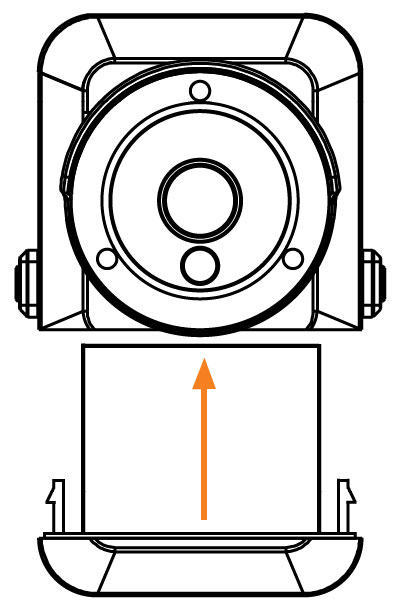

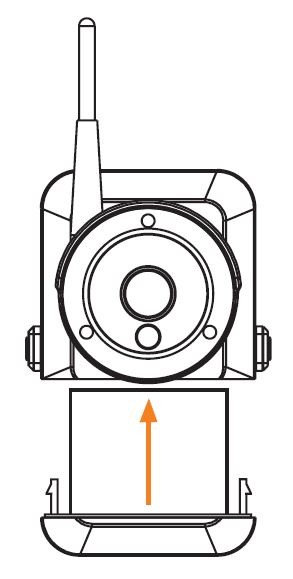

Despegue la etiqueta PLEASE REMOVE que cubre los contactos en cada cargador. Introduzca los cargadores cargados en la base de cada cámara. Empuje hacia arriba hasta que el cargador haga un "clic" que indica que está firmemente en su lugar.

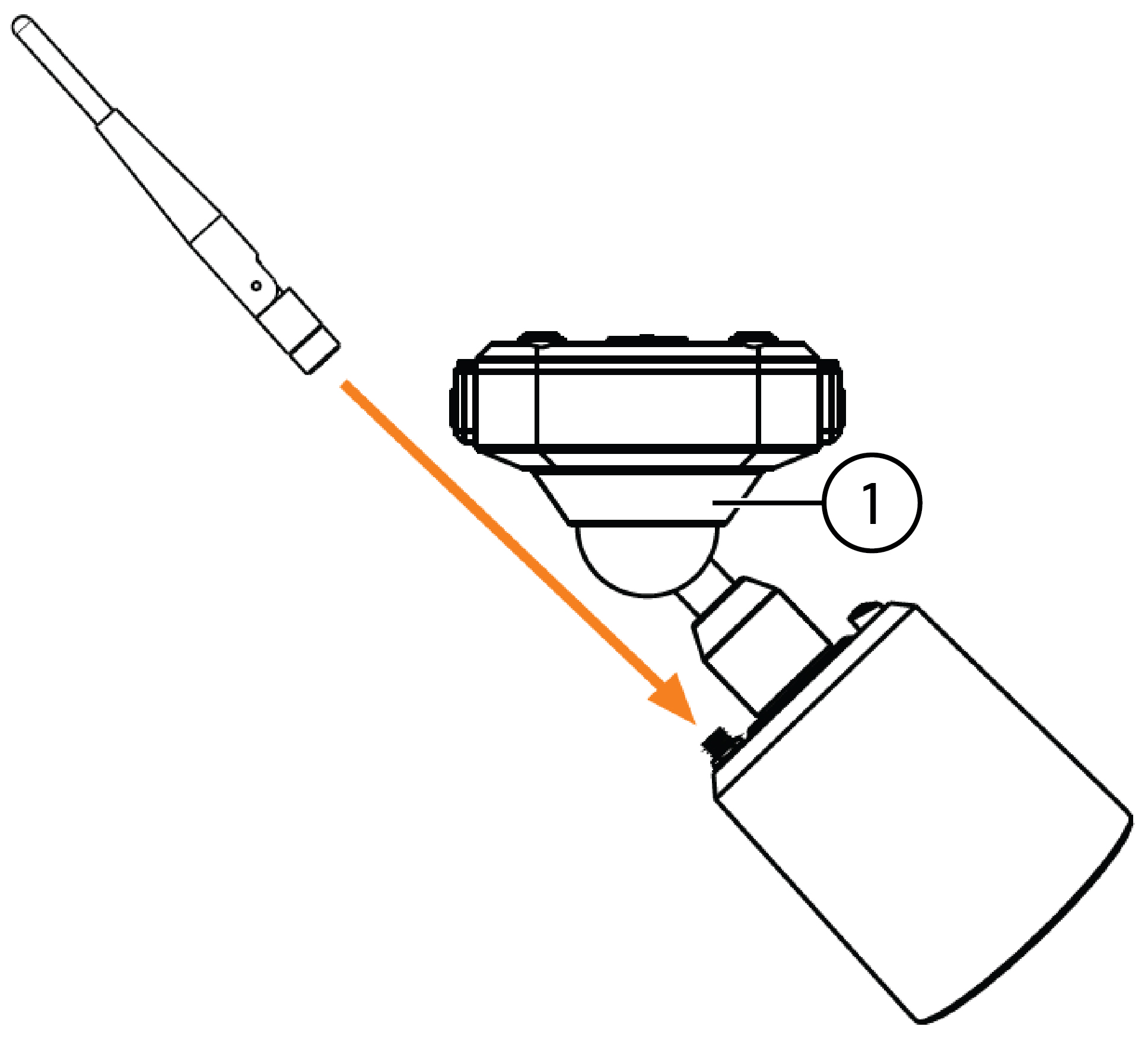

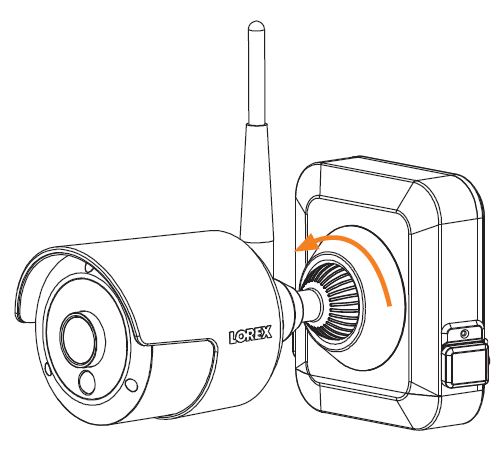

Gire el anillo de ajuste cerca de la base de la cámara en el sentido contrario a las agujas del reloj para aflojar y reposicionar cada cámara como se muestra a la derecha. Conecte una de las antenas blancas a cada cámara.

Anillo de ajuste

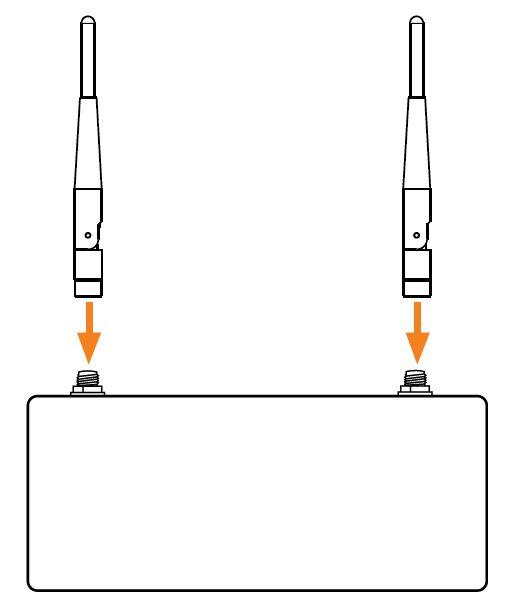

Conecte las dos antenas negras al receptor inalámbrico.

4.2 PASO 2: Configuración del DVR‎

A continuación, debe configurar el DVR y conectar el receptor inalámbrico.

Para configurar el DVR, realice lo siguiente:

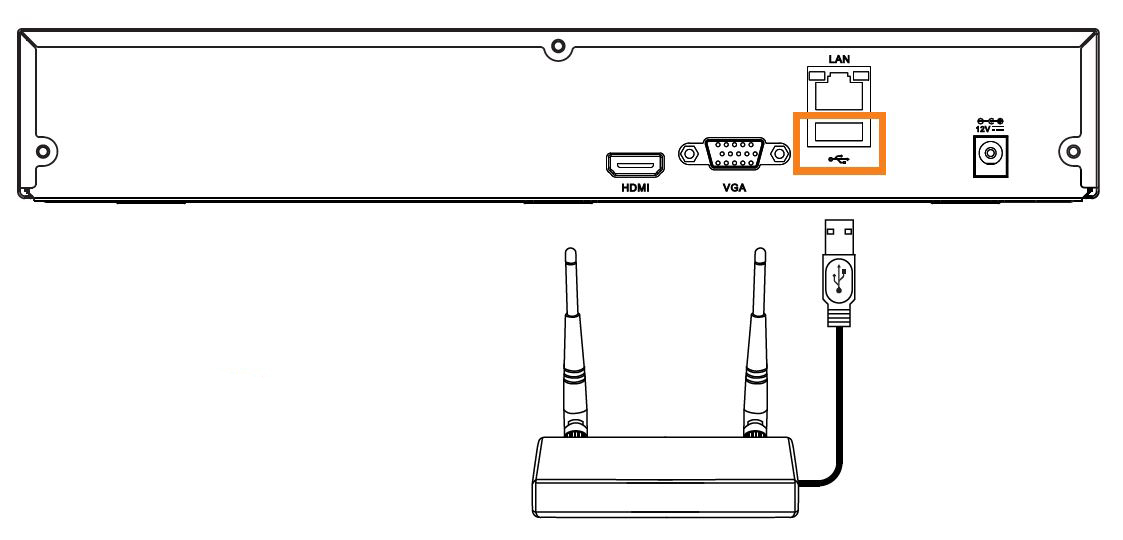

Conecte el receptor inalámbrico al puerto USB del panel posterior del DVR.

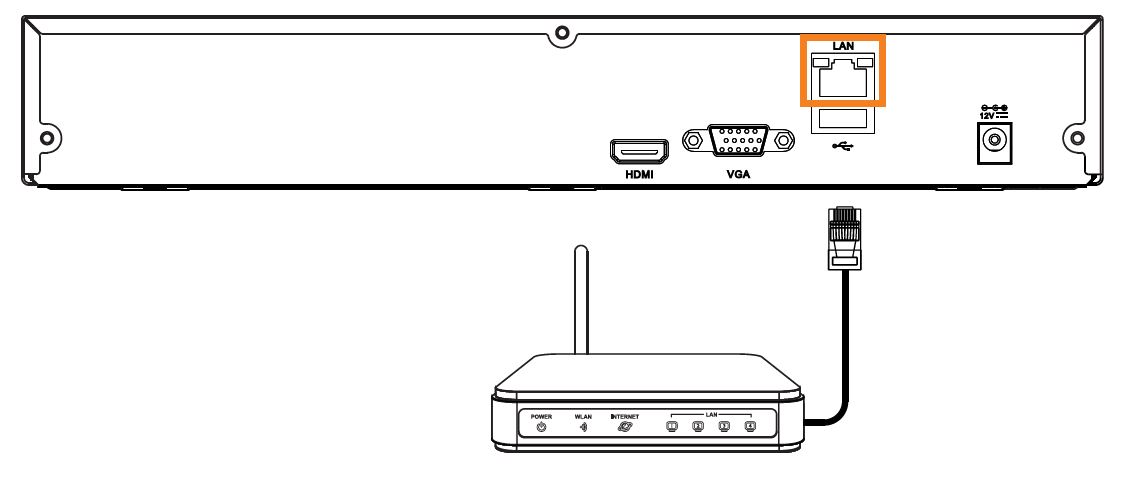

Conecte el DVR a su enrutador con el cable Ethernet incluido.

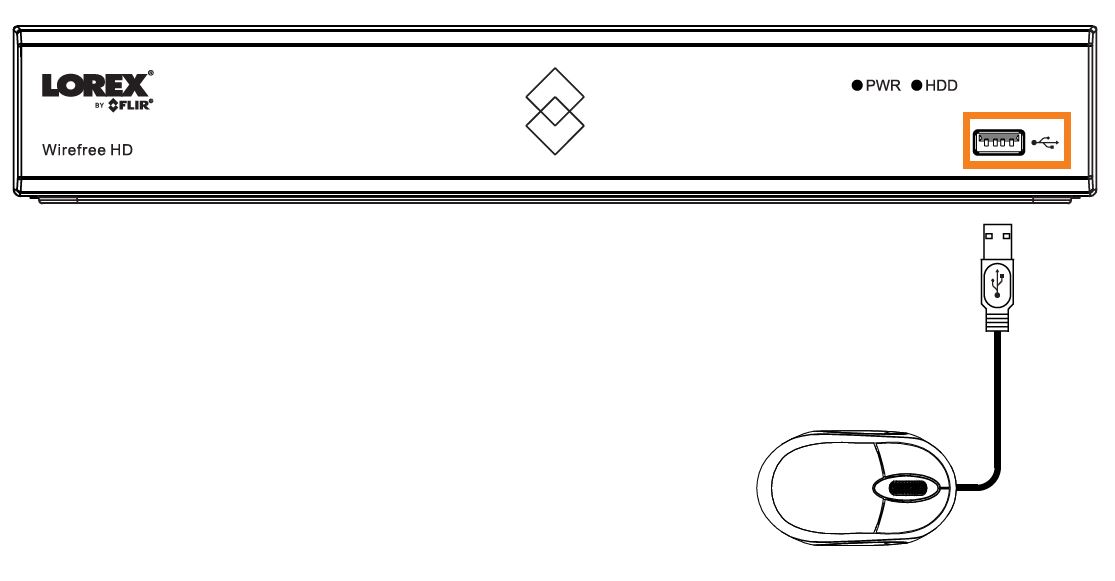

(OPCIONAL) Conecte el mouse incluido al puerto USB del panel frontal del DVR.

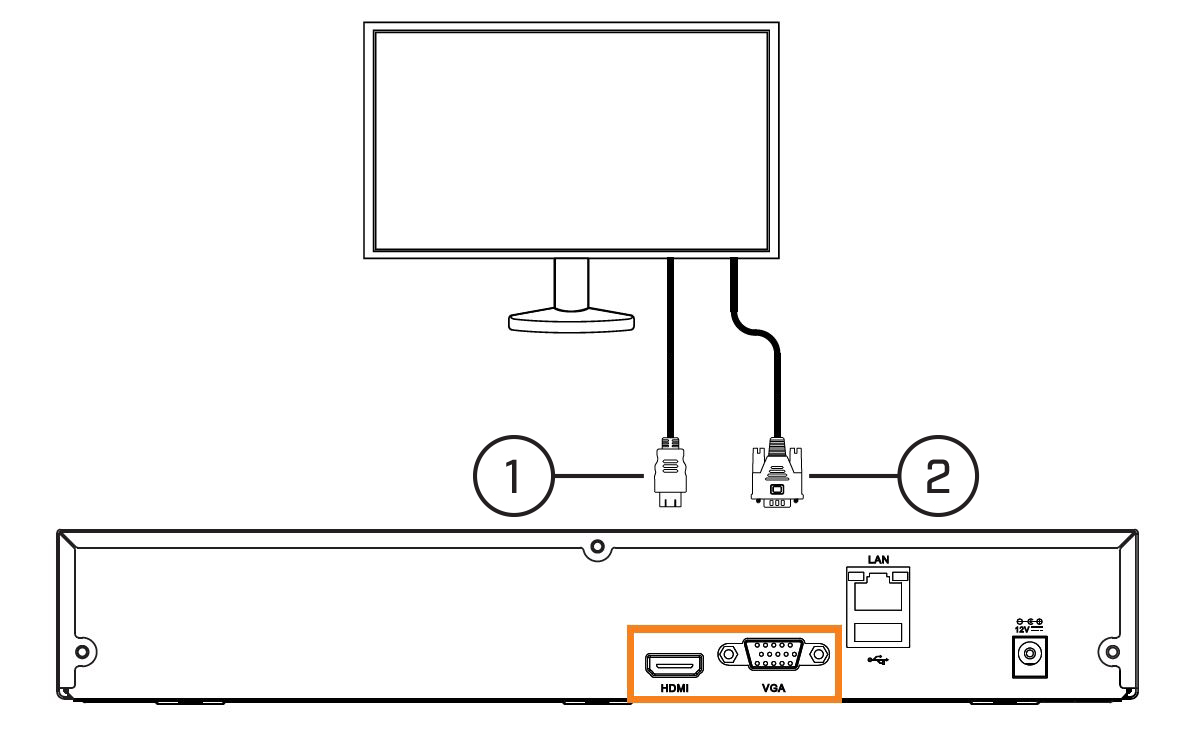

(OPCIONAL) Conecte un monitor (no incluido) al puerto HDMI o VGA del DVR (cable HDMI incluido; cable VGA no incluido).

Cable HDMI (incluido)
Cable VGA (no incluido)

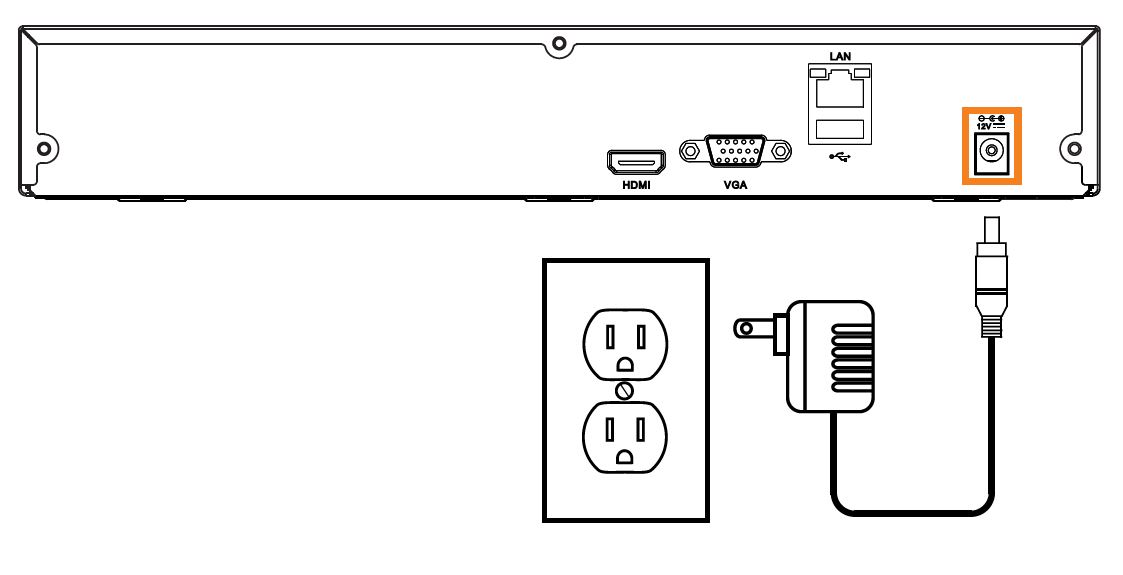

Conecte el adaptador de corriente al DVR. Espere unos minutos para que el sistema arranque.

4.3 PASO 3: Conexión con Lorex Secure‎

Conéctese a su sistema utilizando la aplicación Lorex Secure para smartphones y tabletas (iOS y Android).

Para conectarse con Lorex Secure, realice lo siguiente:

Descarga e instala la aplicación gratuita Lorex Secure desde la App Store o la Google Play Store.

Pulse el icono de Lorex Secure ( icon

) para iniciar la aplicación.

Pulse SIGN UP. Ingrese su dirección de correo electrónico y contraseña para crear una cuenta nueva.

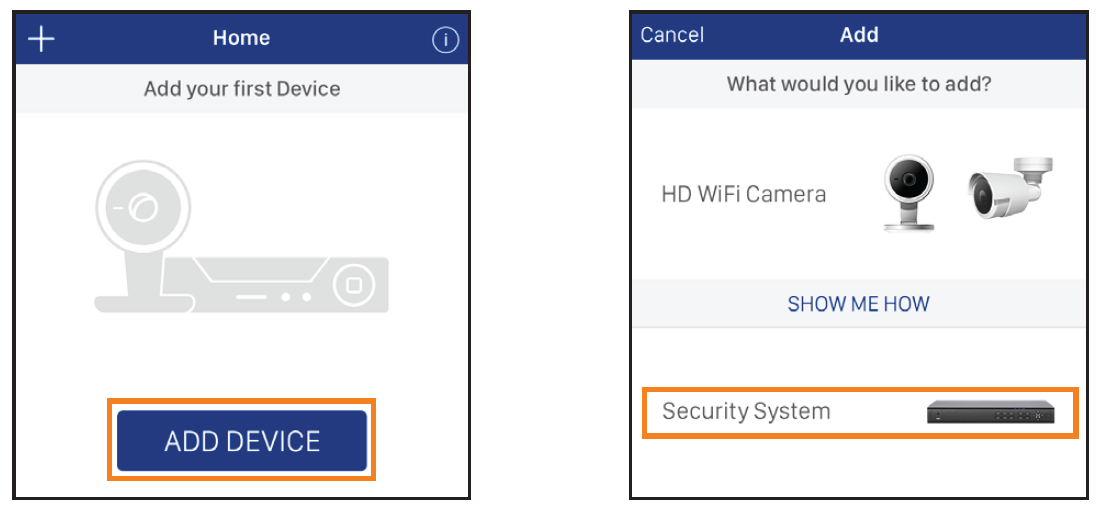

Pulse ADD DEVICE, y luego Security System.

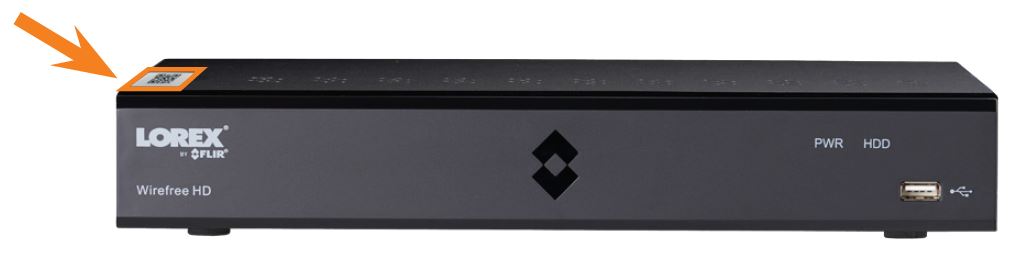

Escanee el código QR en la parte superior de su DVR con la cámara en su smartphone o tableta.

Ingrese el nombre de usuario de su DVR (predeterminado: admin) y contraseña (predeterminada: 00000000). Pulse DONE.

Introduzca una contraseña nueva y segura de 8 a 15 caracteres . Esta contraseña se utilizará para la conexión a su sistema desde ahora.

Su sistema aparecerá sobre la pantalla de inicio de la aplicación. Pulse cada canal con una cámara conectada y luego el botón de reproducción ( icon

) para transmitir un video en vivo.

4.4 PASO 4: Instalación de cámaras Sin cables‎

Requisitos previos:

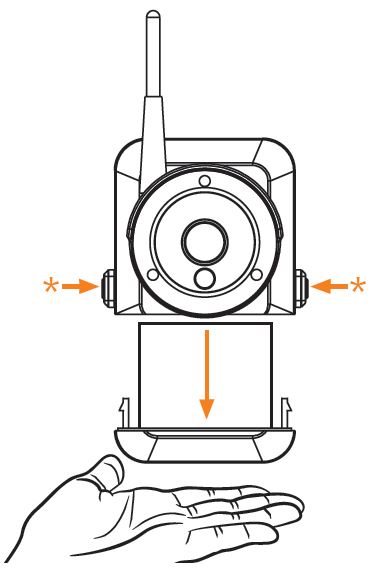

Retire el cargador de cada cámara; para ello presione ambos botones de liberación* y tire el cargador hacia abajo.

4.4.1 Consejos de instalación

Las cámaras inalámbricas usan un sensor pasivo infrarrojo (PIR) para garantizar que solo se grabe video al detectar movimiento. Siga las sugerencias a continuación para una detección de movimiento más precisa y para optimizar la vida útil de la batería:

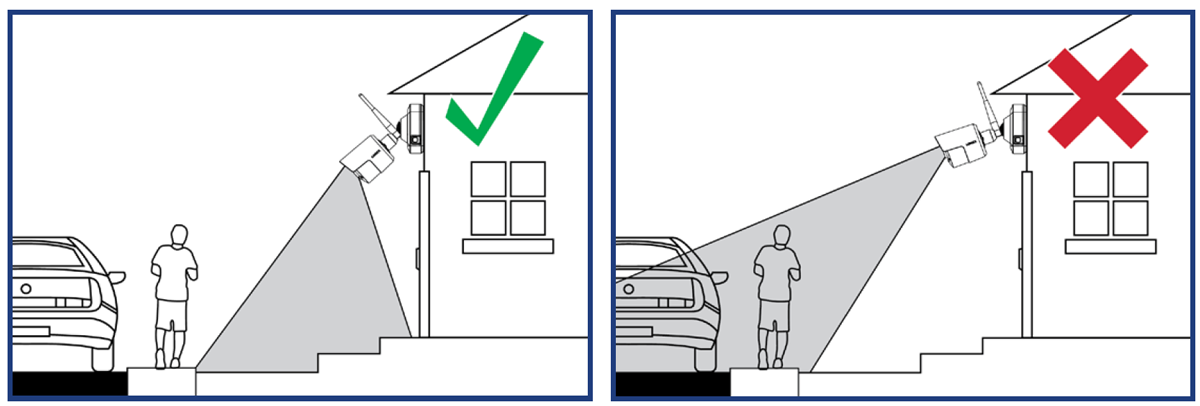

Vea las imágenes a continuación para realizar una configuración ideal. Se recomienda colocar la cámara por lo menos siete pies (2,1 m) sobre el suelo a un ángulo ligeramente hacia abajo y hacia el área de monitoreo, excluyendo áreas ocupadas (por ejemplo, aceras o calzadas).
Asegúrese de que la imagen de la cámara no tenga obstrucciones (p. ej., ramas de árboles).
Posicione la cámara a no más de 20 ft (6,1m) del área que desea monitorear.
Para obtener el mejor rendimiento, posicione la cámara de modo que los objetos de interés se muevan de un lado al otro de la imagen de la cámara y no acercándose a la cámara o alejándose de esta.
Instale la cámara dentro del rango del receptor inalámbrico (especificaciones de la cámara).
Esta cámara es resistente al clima para uso en exteriores (clasificación IP65). Se recomienda la instalación en una ubicación resguardada.
La vida útil de la batería dependerá de la temperatura, el ambiente y una variedad de eventos.

4.4.2 Instalar las cámaras

Para asegurar las cámaras, siga las instrucciones a continuación. Se recomienda que consulte la sección "Consejos de instalación" más arriba para ayudarle a seleccionar buenas ubicaciones de montaje.

Para instalar las cámaras:

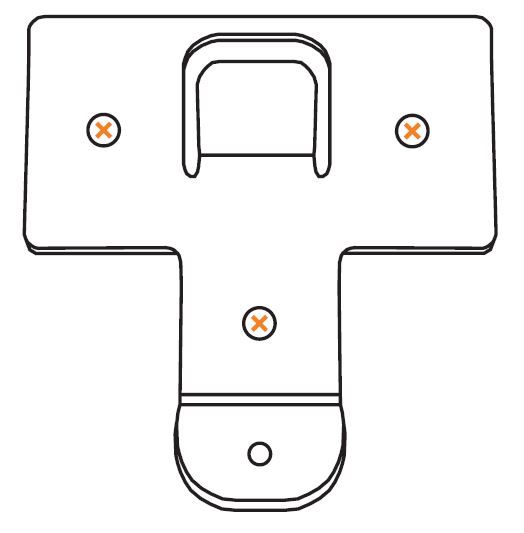

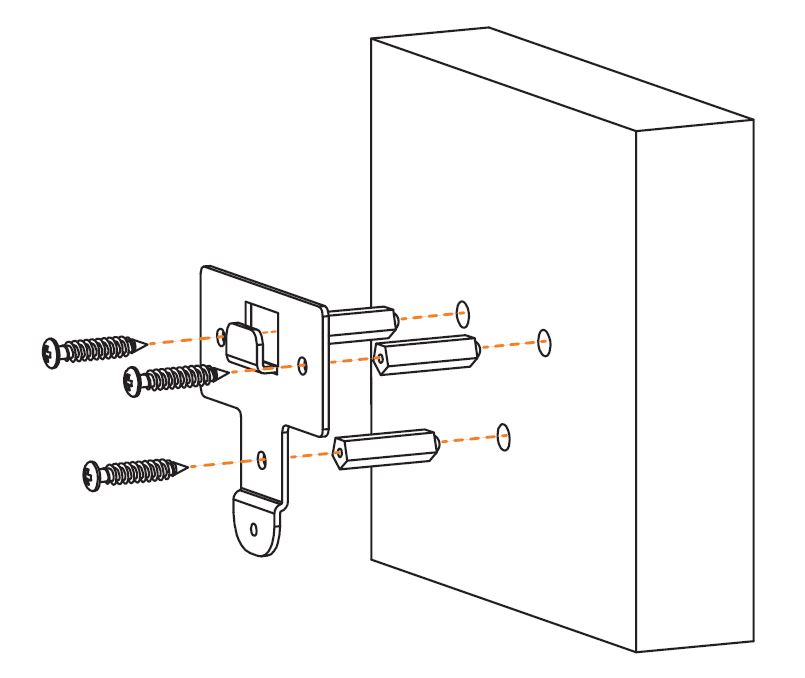

Coloque el soporte de montaje en la posición de montaje deseada. Marque los orificios a través del soporte de montaje (se muestran como X de color naranja a continuación).

Perfore los orificios marcados para los tornillos de montaje.

Introduzca los tornillos de montaje (3) incluidos en los tres orificios más cercanos a la parte superior del soporte de montaje. Asegúrese de que los tornillos queden bien ajustados.

	Nota
Si instala la cámara en yeso, inserte los taquetes para yeso incluidos. El orificio en la parte inferior del soporte de montaje se utilizará en el paso 5, una vez que la cámara esté conectada a la placa de montaje.

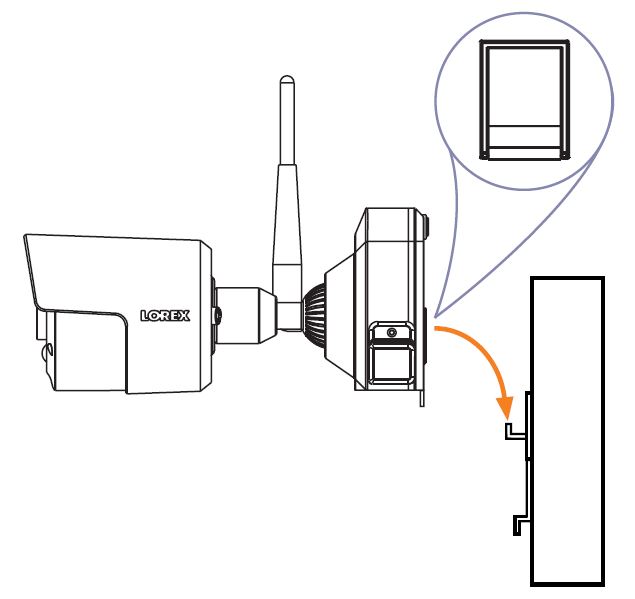

Baje la base de la cámara en el soporte de montaje de modo que la pestaña en el soporte de montaje encaje en la ranura de la base de la cámara.

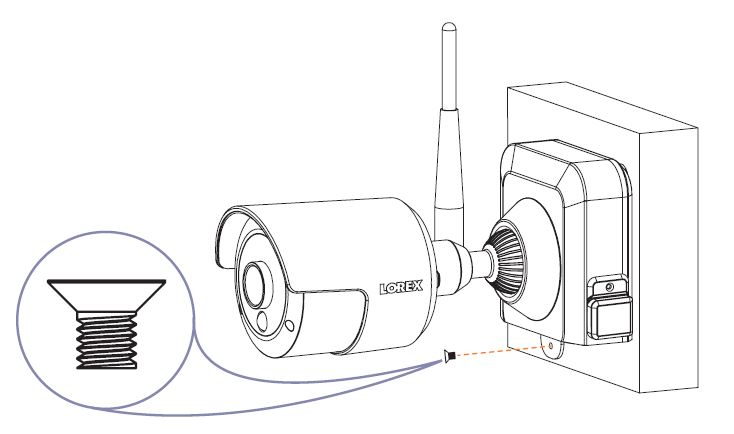

Inserte el tornillo de seguridad a través del sujetador en la base de la cámara para asegurar la cámara al soporte de montaje. Utilice la llave Allen incluida para ajustar.

Introduzca el cargador incluido en la parte inferior de la base de la cámara. Empuje hacia arriba hasta que el cargador haga un 'clic' que indica que está en su lugar.

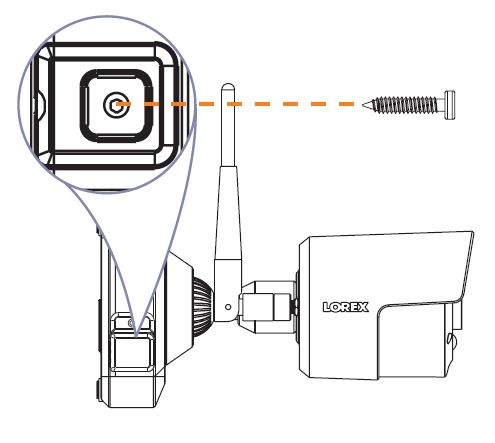

(OPCIONAL) Levante el sello de goma del botón de liberación del lado derecho. Inserte el tornillo de seguridad y apriete utilizando la llave Allen incluida para asegurar el cargador en su lugar.

Gire el anillo de ajuste cerca de la base de la cámara en sentido antihorario para aflojar y reposicionar la cámara. Sujete la cámara en el ángulo deseado y ajuste completamente el anillo de ajuste para asegurar la cámara en su lugar.

4.5 Acceso rápido a la información del sistema

Para abrir rápidamente una ventana con información del sistema:

Haga clic en en la barra de tareas de la DVR.
O
Presione el botón en el control remoto incluido.

	Nota
Los cargadores se proporcionan totalmente cargados y no requieren carga inicial.

	Nota
El receptor incluye cinta de doble faz y tornillos de montaje para montarlo opcionalmente sobre una pared en caso de necesitar una mejor línea de visión con las cámaras.

	Nota
Los pasos opcionales anteriores sólo son necesarios para poder utilizar la interfaz de DVR para el control del sistema. Todavía puede controlar el sistema usando la aplicación Lorex Secure sin conectar un mouse o un monitor al DVR.

	Nota
Si este no es el primer dispositivo de su cuenta, inicie sesión con su dirección de correo electrónico y contraseña y, a continuación, pulse LOG IN. Pulse y luego Security System. Continúe con el paso 5.

	Nota
Si no ve el video de una o más cámaras, asegúrese de haber retirado la etiqueta PLEASE REMOVE del cargador. Si el problema persiste, consulte Resolución de problemas .

	ATENCIÓN
Coloque la mano debajo del cargador al retirarlo para evitar que caiga al suelo.

	Nota
En el futuro, deberá aflojar el tornillo de seguridad para retirar el cargador.

	Nota
El código QR que se muestra en la pantalla de información del sistema se puede escanear durante la configuración del móvil para ingresar el ID de dispositivo del sistema.
