4  Panneau arrière

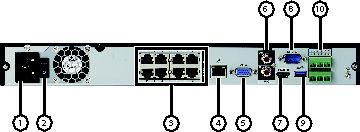

(8 canaux) NR9082XCL
Graphic
  1. Entrée alimentation : Brancher le câble d'alimentation c.a. inclus.
  2. Interrupteur Marche / Arrêt : Allume ou éteint le NVR.
  3. PoE Ports : Connectent les caméras IP. Les ports PoE intégrés procurent l'alimentation aux caméras et la connexion vidéo au NVR.
  4. LAN : Brancher un câble Ethernet CAT 5 RJ45 pour une connectivité locale et à distance.
  5. VGA : Brancher un moniteur VGA (non inclus) pour visionner l’interface du système.
  6. Audio IN/Audio OUT : Service seulement; non pris en charge.
  7. HDMI : Brancher un moniteur HDMI ou un téléviseur (non inclus) pour visualiser l’interface du système.
  8. RS232 : Service seulement; non pris en charge.
  9. Port USB : Branchez une souris USB (incluse) ou branchez une clé USB portable (non incluse) pour la sauvegarde des données ou les mises à jour du micrologiciel.
  10. Alarm block : Brancher les dispositifs d'alarme/détection (non inclus).

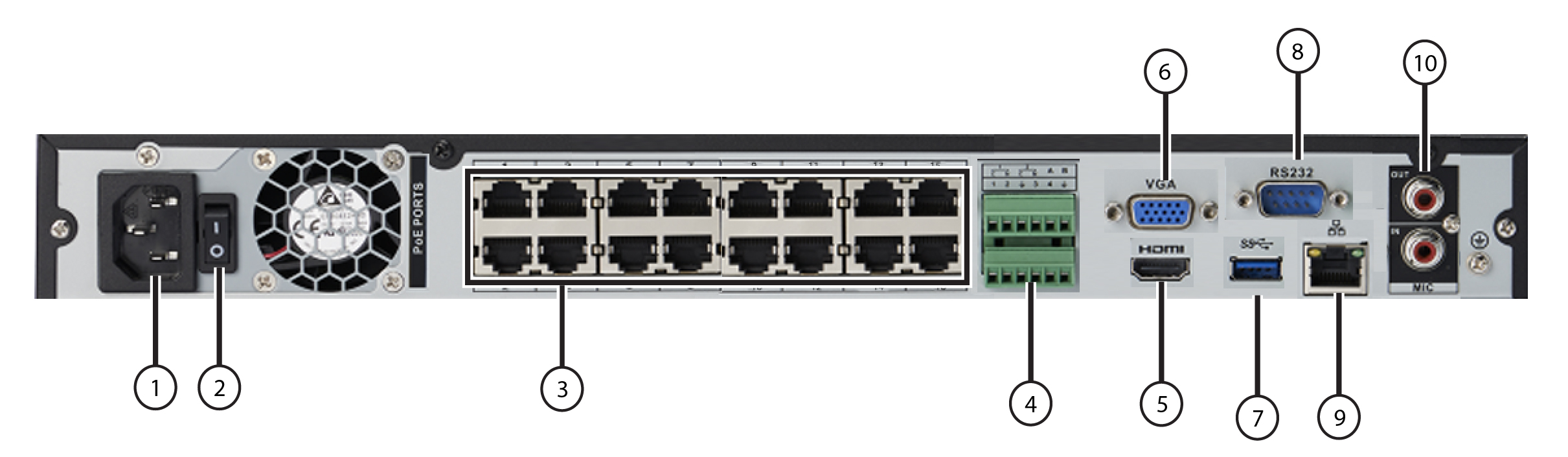

(16 canaux) NR9163XCL / (32 canaux) NR9326XCL
Graphic
  1. Entrée alimentation : Brancher le câble d'alimentation c.a. inclus.
  2. Interrupteur Marche / Arrêt : Allume ou éteint le NVR.
  3. PoE Ports : Connectent les caméras IP. Les ports PoE intégrés procurent l'alimentation aux caméras et la connexion vidéo au NVR.
  4. Alarm block : Brancher les dispositifs d'alarme/détection (non inclus).
  5. HDMI : Brancher un moniteur HDMI ou un téléviseur (non inclus) pour visualiser l’interface du système.
  6. VGA : Brancher un moniteur VGA (non inclus) pour visionner l’interface du système.
  7. Port USB : Branchez une souris USB (incluse) ou branchez une clé USB portable (non incluse) pour la sauvegarde des données ou les mises à jour du micrologiciel.
  8. RS232 : Service seulement; non pris en charge.
  9. LAN : Brancher un câble Ethernet CAT 5 RJ45 pour une connectivité locale et à distance.
  10. Audio IN/Audio OUT : Service seulement; non pris en charge.
