Video input : Connectez Lorex les caméras MPX ou analogiques standard au système.

Audio IN/Audio OUT : Entrée et sortie RCA pour enregistrement audio 1 canal.

HDMI : Brancher un moniteur HDMI ou un téléviseur (non inclus) pour visualiser l’interface du système.

LAN : Brancher un câble Ethernet CAT 5 RJ45 pour une connectivité locale et à distance.

A/B : Connexion des câbles RS485.

Port(s) USB : Connecter une souris USB (incluse) ou une clé USB (non incluse) pour la sauvegarde de données ou la mise à jour du micrologiciel.

VGA : Brancher un moniteur VGA (non inclus) pour visionner l’interface du système.

DC12V : Brancher l’adaptateur d’alimentation inclus.

Interrupteur Marche/Arrêt : Mettre le DVR en mode de marche ou d’arrêt.

	Remarque

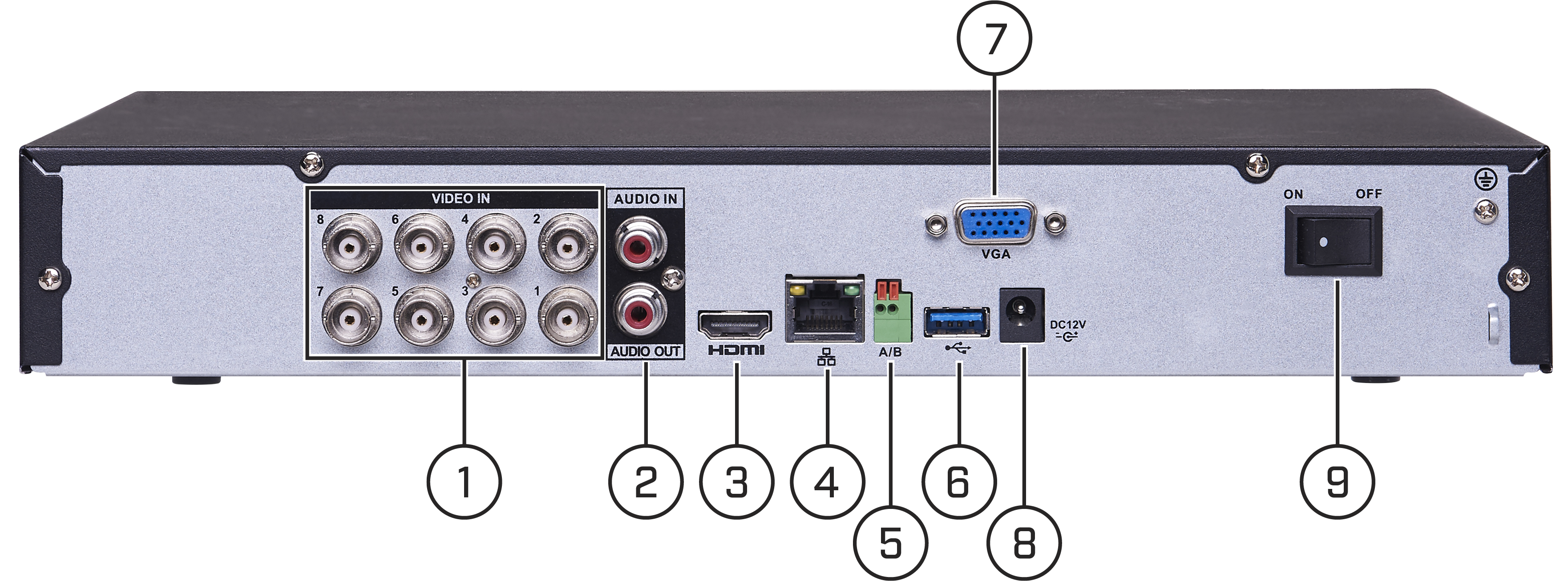

Le panneau arrière du DVR ci-dessous est uniquement montré à titre d’illustration. Votre modèle de DVR peut être légèrement différent, avec les ports du panneau arrière dans une autre disposition.

	Remarque
Pour plus de détails sur la connexion des caméras PTZ, voir Connecter une caméra PTZ ( Série DV800‎ ) pour en savoir plus.

4 Panneau arrière ( Série DV800‎ )
