4 Réglage de base

4.1 ÉTAPE 1 : Préparez les caméras et le receveur du Sans fil‎.

Avant de commencer, vous devrez préparer les blocs d’alimentation, Sans fil les caméras et le récepteur sans fil.

Pour préparer les caméras et le récepteur :

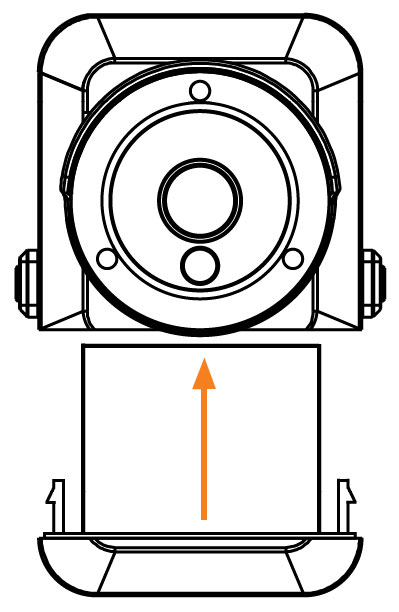

Décollez l’étiquette PLEASE REMOVE qui recouvre les contacts sur chaque bloc d’alimentation. Insérez les blocs d’alimentation chargés dans la base de chaque caméra. Appuyez jusqu’à ce que le bloc d’alimentation « clique » bien en place.

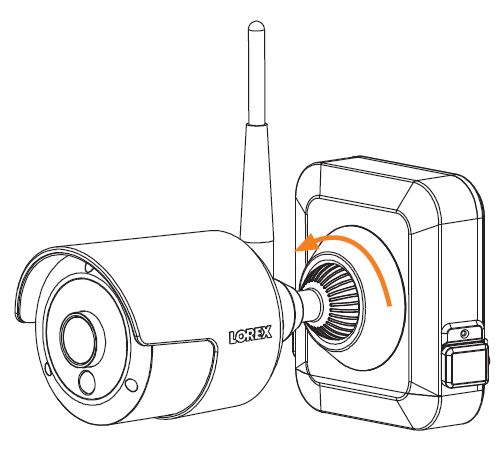

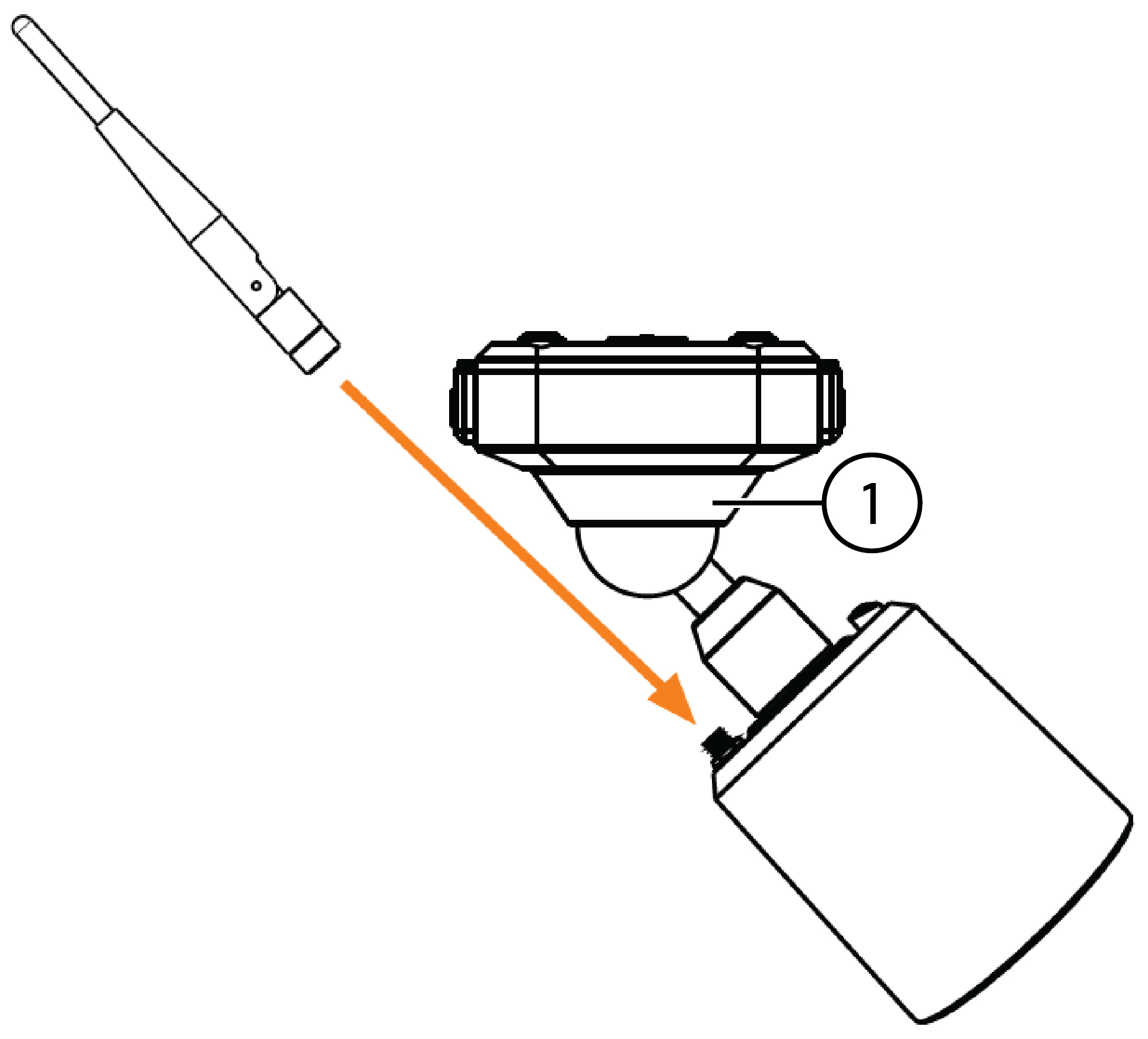

Tournez la bague de réglage près de la base de la caméra dans le sens inverse des aiguilles d’une montre pour desserrer et repositionner chaque caméra comme indiqué à droite. Connectez une des antennes blanches à chaque caméra.

Bague de réglage

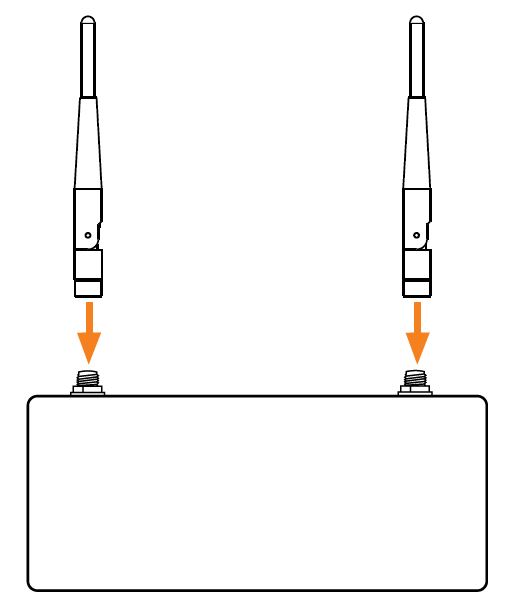

Connectez les deux antennes noires au récepteur sans fil.

4.2 ÉTAPE 2 : Réglage du DVR (enregistreur vidéo personnel)‎

Vous devez ensuite configurer le DVR (enregistreur vidéo personnel) et connecter le récepteur sans fil.

Pour configurer le DVR (enregistreur vidéo personnel) :

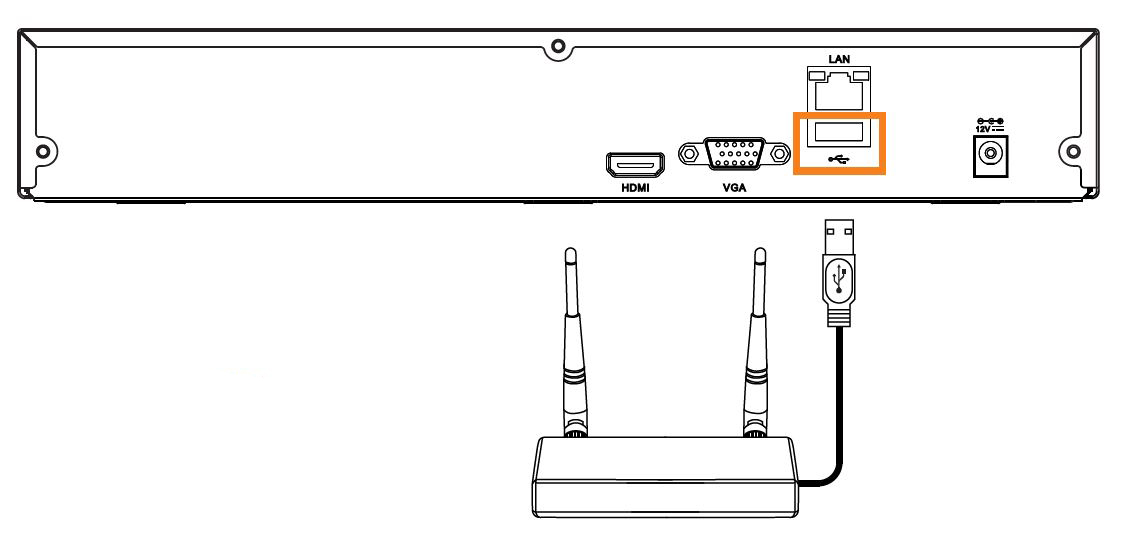

Connectez le récepteur sans fil au port USB à l’arrière du DVR (enregistreur vidéo personnel).

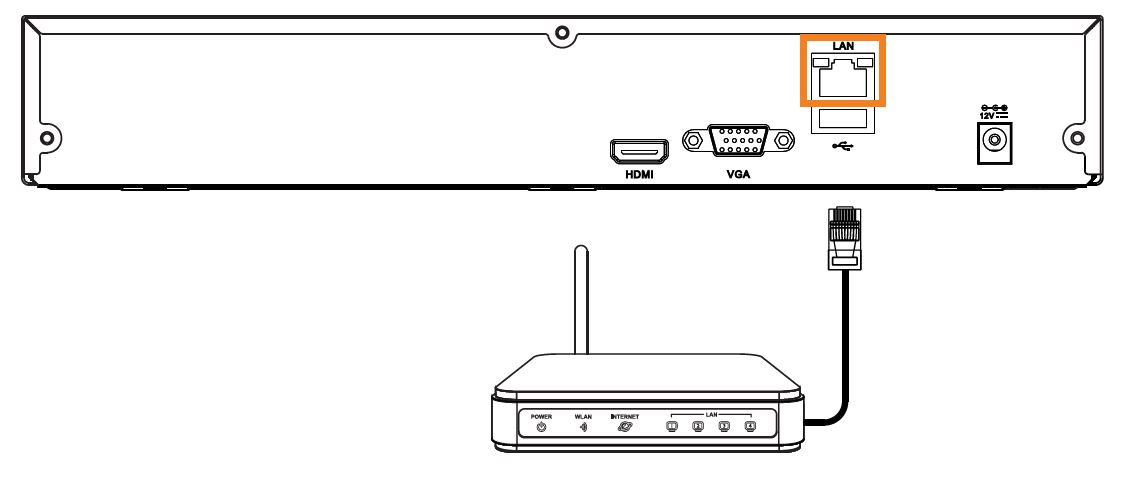

Connectez le DVR (enregistreur vidéo personnel) à votre routeur à l’aide du câble Ethernet inclus.

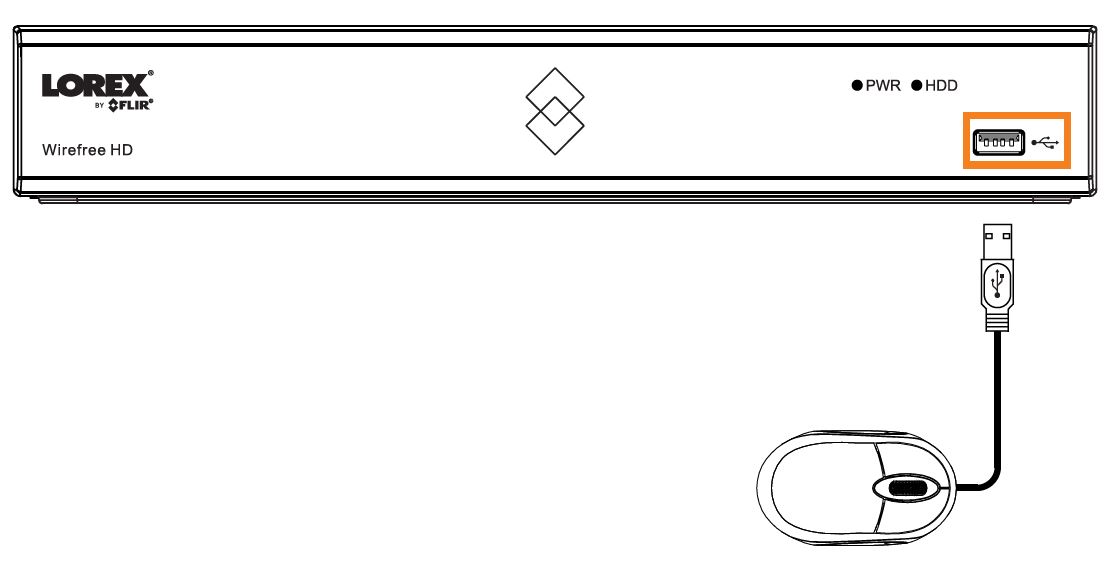

(FACULTATIF) Connectez la souris incluse au port USB sur le panneau avant du DVR (enregistreur vidéo personnel).

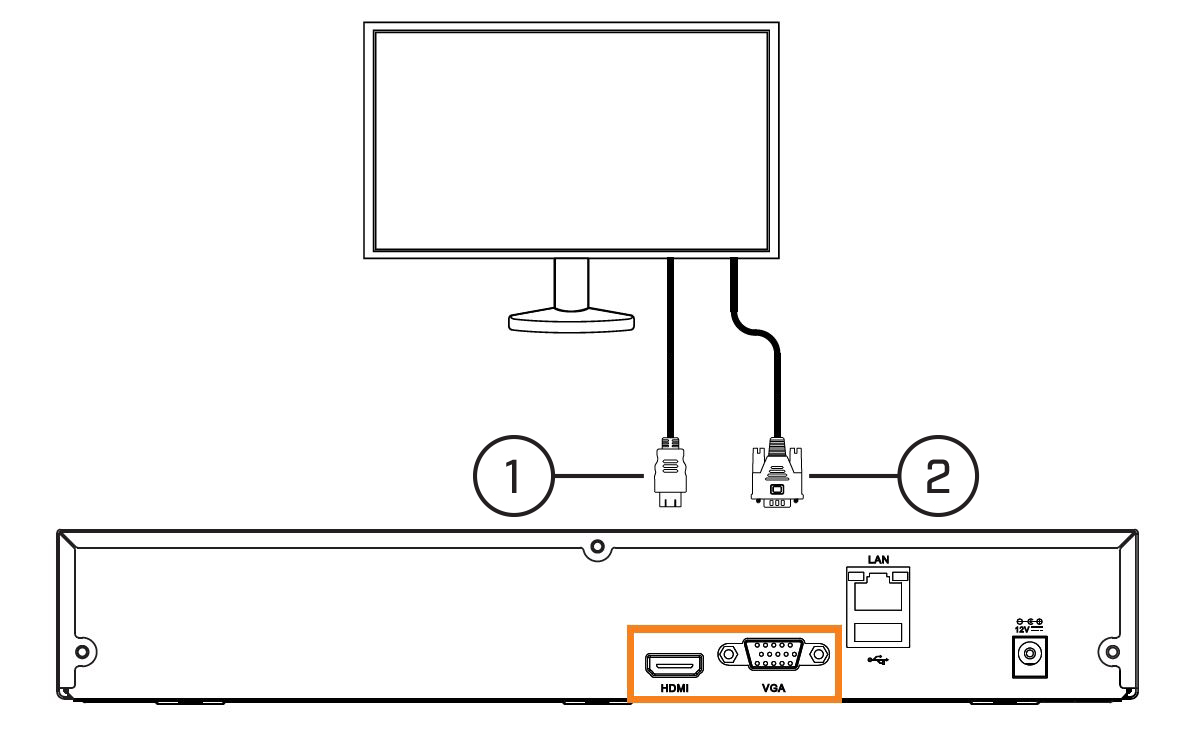

(FACULTATIF) Connectez un moniteur (non inclus) au port HDMI ou VGA du DVR (enregistreur vidéo personnel) (câble HDMI inclus, câble VGA non inclus).

Câble HDMI (inclus)
Câble VGA (non inclus)

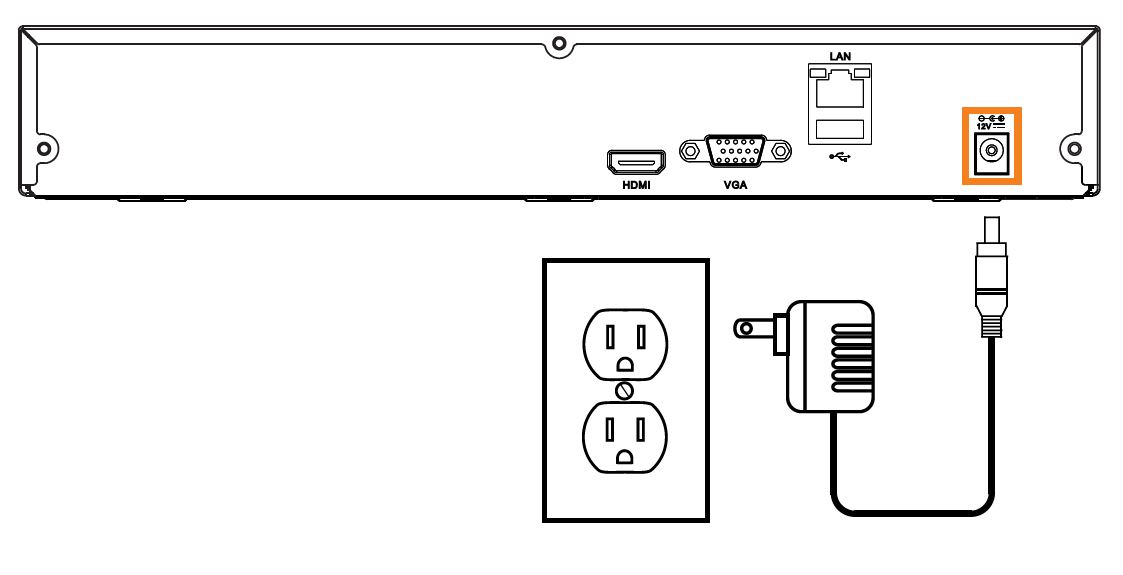

Connectez l’adaptateur de courant inclus au DVR (enregistreur vidéo personnel). Attendez quelques minutes pendant que le système démarre

4.3 ÉTAPE 3 : Se connecter au Lorex Secure‎

Connectez-vous à votre système en utilisant l’application gratuite Lorex Secure pour téléphones intelligents et tablettes (iOS et Android).

Pour se connecter au Lorex Secure :

Téléchargez et installez l’application gratuite Lorex Secure à partir des boutiques en ligne App Store ou Google Play.

Touchez l’icône Lorex Secure ( icon

) pour ouvrir l’application.

Appuyez sur SIGN UP. Pour créer un nouveau compte, entrez votre adresse courriel et votre mot de passe.

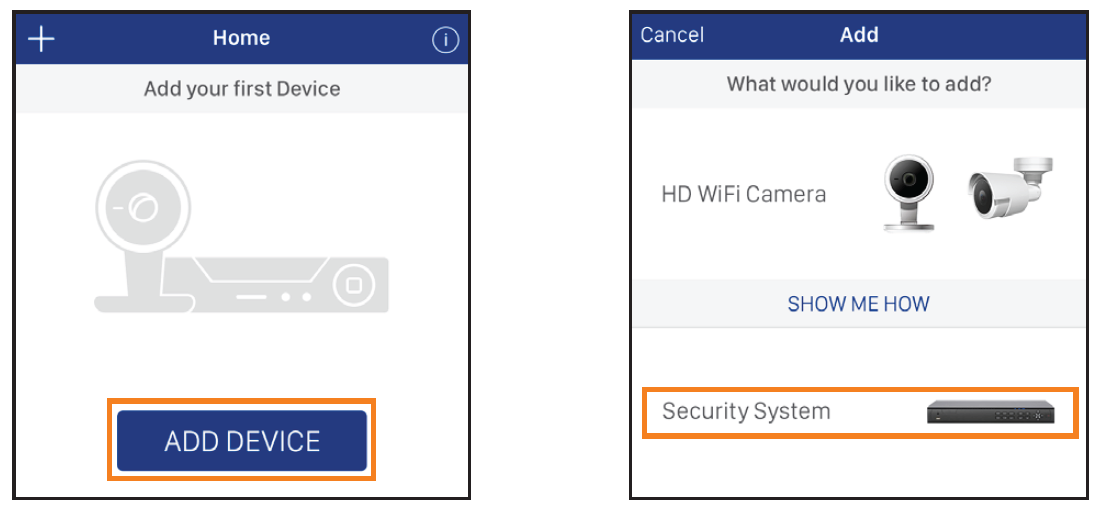

Appuyez sur ADD DEVICE, puis sur Security System.

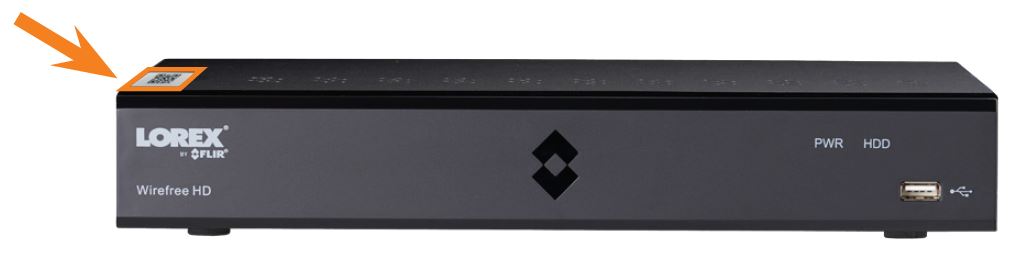

Numérisez le code QR qui figure sur la partie supérieure de votre DVR (enregistreur vidéo personnel) à l’aide de la caméra de votre téléphone intelligent ou de votre tablette.

Entrez le nom d’utilisateur de votre DVR (enregistreur vidéo personnel) (par défaut : admin) et le mot de passe (par défaut : 00000000). Appuyez sur DONE.

Entrez un nouveau mot de passe sécurisé de 8 à 15 caractères . Désormais, ce mot de passe sera utilisé pour la connexion au système.

Votre système apparaîtra sur l’écran d’accueil de l’application. Appuyez sur chaque canal connecté à une caméra puis appuyez sur le bouton de lecture ( icon

) pour visionner des vidéos en direct.

4.4 ÉTAPE 4 : Installation Sans fil‎ des caméras

Prérequis :

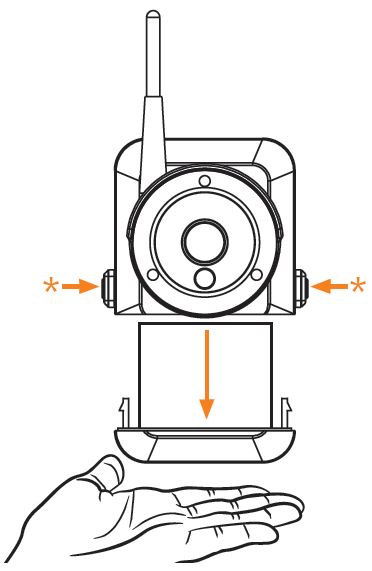

Retirez le bloc d’alimentation de chaque caméra en appuyant sur les boutons de déverrouillage*, puis en tirant le bloc d’alimentation vers le bas.

4.4.1 Conseils d'installation

Les caméras sans fil utilisent un capteur infrarouge passif (PIR) pour assurer que l’enregistrement ne se déclenche qu’en cas de détection de mouvement. Suivez les conseils ci-dessous pour une détection de mouvement plus précise et pour optimiser la durée de vie de la batterie :

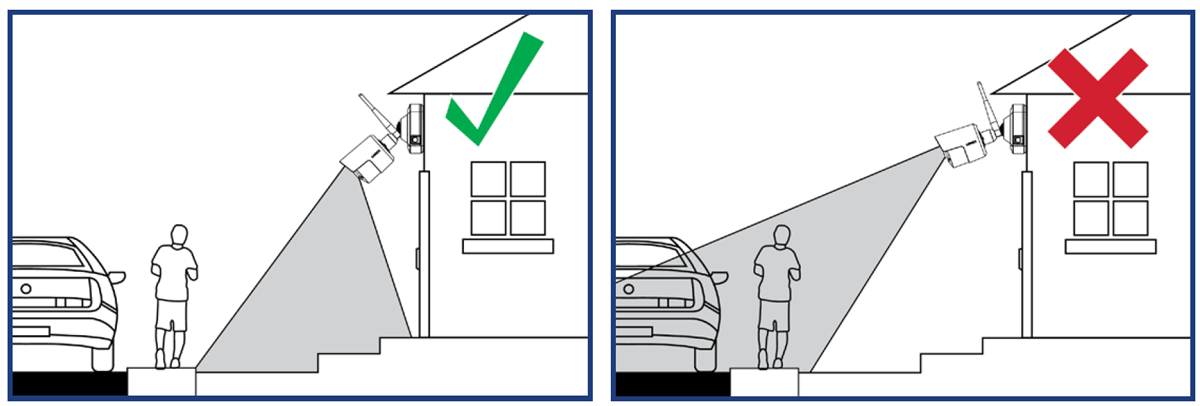

Voir les images ci-dessous pour une configuration idéale. Il est recommandé de placer votre caméra au moins 2,1 mètres (7 pieds) au-dessus du sol et de l’incliner légèrement vers le bas vers la zone de surveillance, en évitant les zones de forte circulation (par exemple, trottoirs et routes).
Assurez-vous que la caméra n’est pas gênée par des obstacles (par exemple, des branches d’arbre).
Placez la caméra à une distance maximale de 6,1 mètres (20 pieds) de la zone que vous souhaitez surveiller.
Pour une performance optimale, placez la caméra de sorte que les objets d’intérêt traversent le champ de la caméra, plutôt que de se rapprocher ou s’éloigner d’elle.
Installez la caméra à portée du récepteur sans fil (indiqué dans les spécifications de la caméra).
Cette caméra résistante aux intempéries peut être utilisée à l’extérieur (certifiée IP65). Installation préférablement dans un emplacement couvert.
La durée de vie de la batterie varie selon la température, les réglages et le nombre d’événements.

4.4.2 Installation des caméras

Suivez les instructions ci-dessous pour sécuriser les caméras. Il est recommandé de vous référer à la section « Conseils d’installation » ci-dessus pour vous aider à sélectionner de bons emplacements de montage.

Pour installer vos caméras :

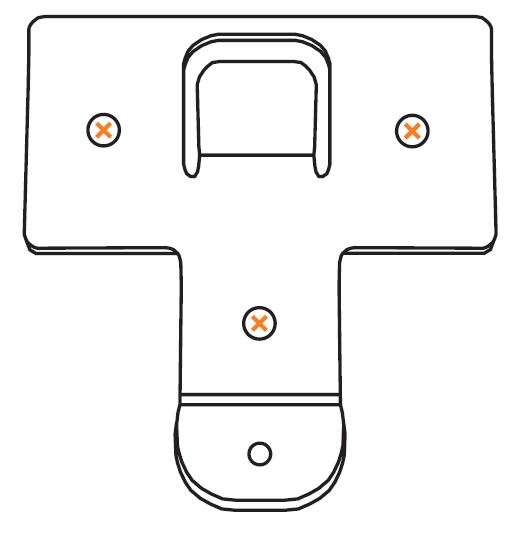

Placez le support de montage dans la position souhaitée. Marquez les trous dans le support de montage (montrés comme des « X » oranges à ci-dessous).

Percez les trous aux emplacements marqués pour les vis de montage.

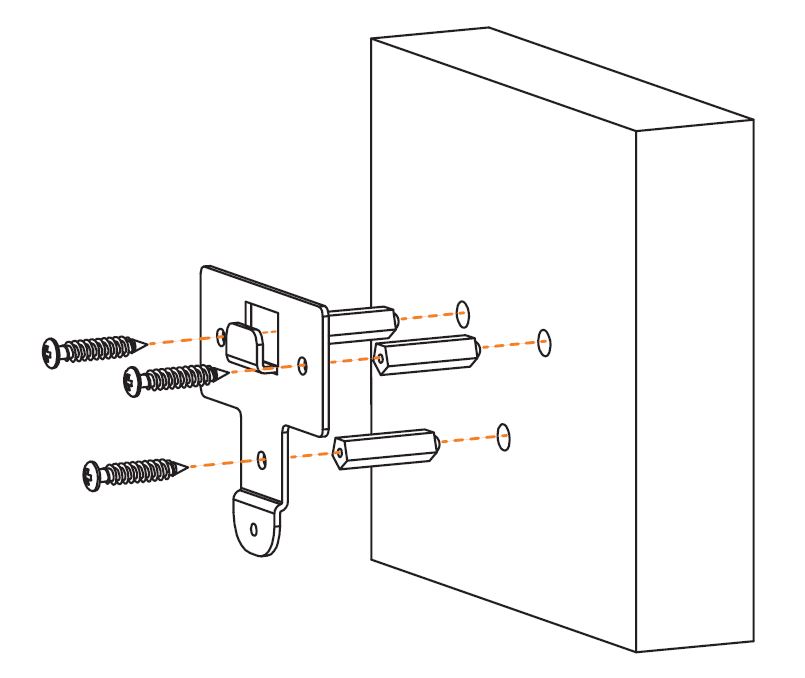

Insérez les vis de montage incluses (× 3) dans les trois trous les plus proches du haut du support de montage. S’assurer que toutes les vis sont bien vissées.

	Remarque
Installez les chevilles pour cloisons sèches fournies si la caméra est installée sur une cloison sèche. Le trou au bas du support de montage sera utilisé à l’étape 5, une fois la caméra connectée à la plaque de montage.

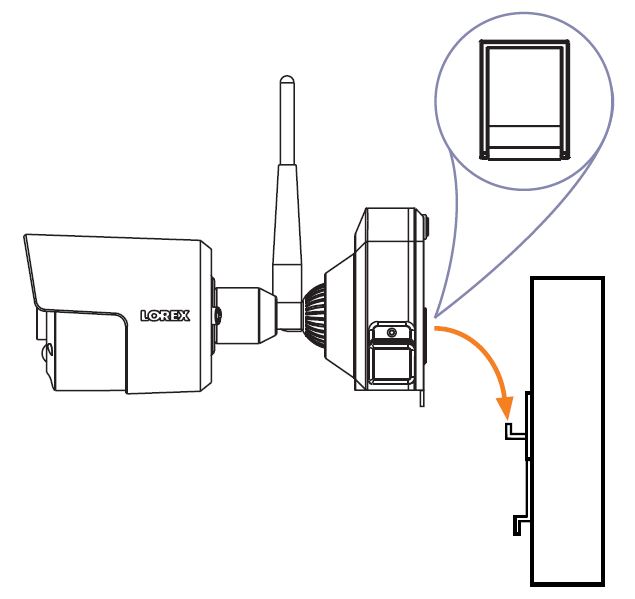

Abaisser la base de la caméra sur le support de montage afin que la languette du support de montage se verrouille dans la fente à la base de la caméra.

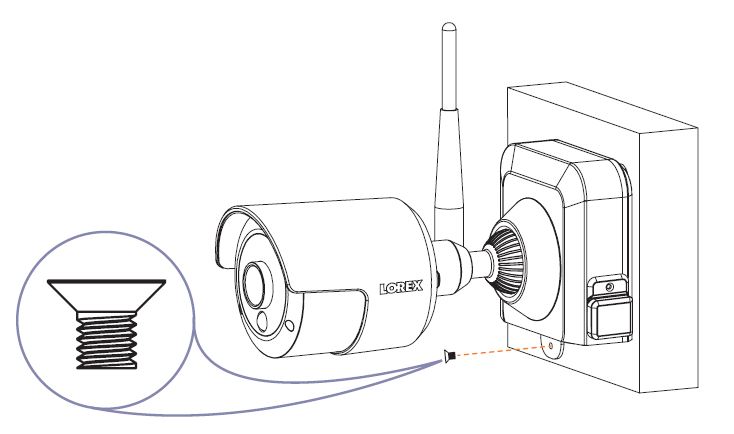

Insérer la vis de sécurité à travers la fixation sur la base de la caméra pour sécuriser la caméra sur le support de montage. Serrer fermement à l’aide de la clé Allen incluse.

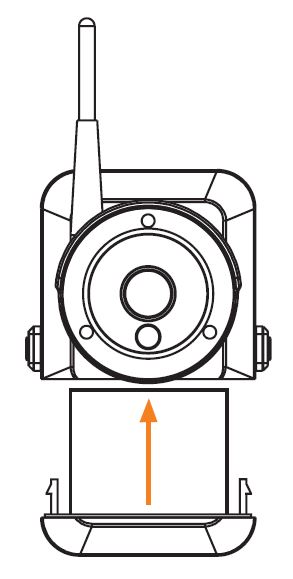

Insérez le bloc d’alimentation (inclus) dans la base de la caméra. Appuyez jusqu’à ce que le bloc d’alimentation « clique » en place.

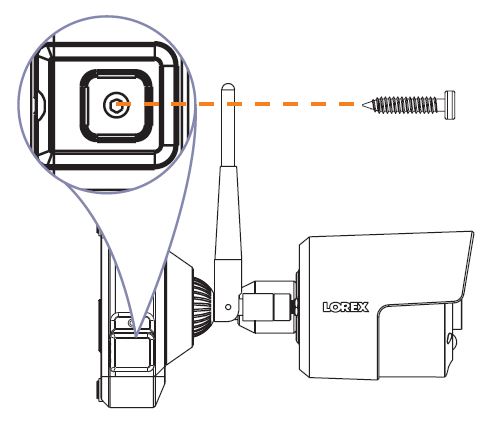

(FACULTATIF) Soulevez le joint en caoutchouc sur le bouton de déverrouillage du côté droit. Insérez la vis de verrouillage et serrez-la à l’aide de la clé Allen incluse pour fixer le bloc d’alimentation en place.

Tournez la bague de réglage près de la base de la caméra dans le sens inverse des aiguilles d’une montre pour desserrer et repositionner la caméra Tenez la caméra dans l’angle désiré et serrez la bague de réglage pour bien fixer la caméra en place.

4.5 Accès rapide aux Informations du Système

Pour ouvrir rapidement une fenêtre qui affiche les informations système :

Cliquez sur la barre de tâches du DVR (enregistreur vidéo personnel).
OU
Appuyez sur le bouton sur la télécommande incluse.

	Remarque
Les blocs d’alimentation sont fournis chargés, le chargement initial est inutile.

	Remarque
Le récepteur comprend un ruban adhésif double face et des vis de montage pour un montage mural optionnel offrant une meilleure visibilité des caméras.

	Remarque
Les étapes facultatives décrites ci-dessus sont seulement nécessaires afin d’utiliser l’interface du DVR (enregistreur vidéo personnel) pour le contrôle du système. Vous pouvez toujours contrôler le système à l’aide de l’applicationLorex Secure sans connecter de souris ou de moniteur au DVR (enregistreur vidéo personnel).

	Remarque
Si cet appareil n’est pas le premier enregistré sur votre compte, connectez-vous à l’aide de votre adresse de courriel et de votre mot de passe, puis appuyez sur LOG IN. Appuyez sur puis sur Security System. Passez à l’étape 5.

	Remarque
Si vous ne voyez pas la vidéo à partir d’une ou plusieurs caméras, assurez-vous d’avoir retiré l’étiquette PLEASE REMOVE du bloc d’alimentation. Si le problème persiste, consultez Dépannage .

	ATTENTION
Placez votre main sous le bloc d’alimentation en le retirant pour éviter qu’il ne tombe.

	Remarque
À l’avenir, vous devrez desserrer la vis de blocage pour retirer le bloc d’alimentation.

	Remarque
Le code QR affiché sur l'écran Information du système peut être scanné lors de l'installation mobile afin de saisir l'identité du dispositif.
