17  Instalación del disco duro

Su DVR viene con un disco duro con certificación de seguridad preinstalado. Tiene la opción de actualizar el disco duro con una sola unidad hasta 6 TB.

17.1  Quitar el disco duro

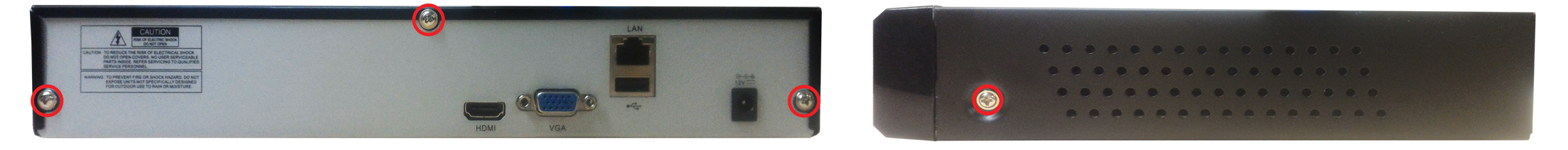

  1. Retire los tornillos del panel posterior (×3) y los paneles laterales (×1 de cada lado) de la DVR.
    Graphic

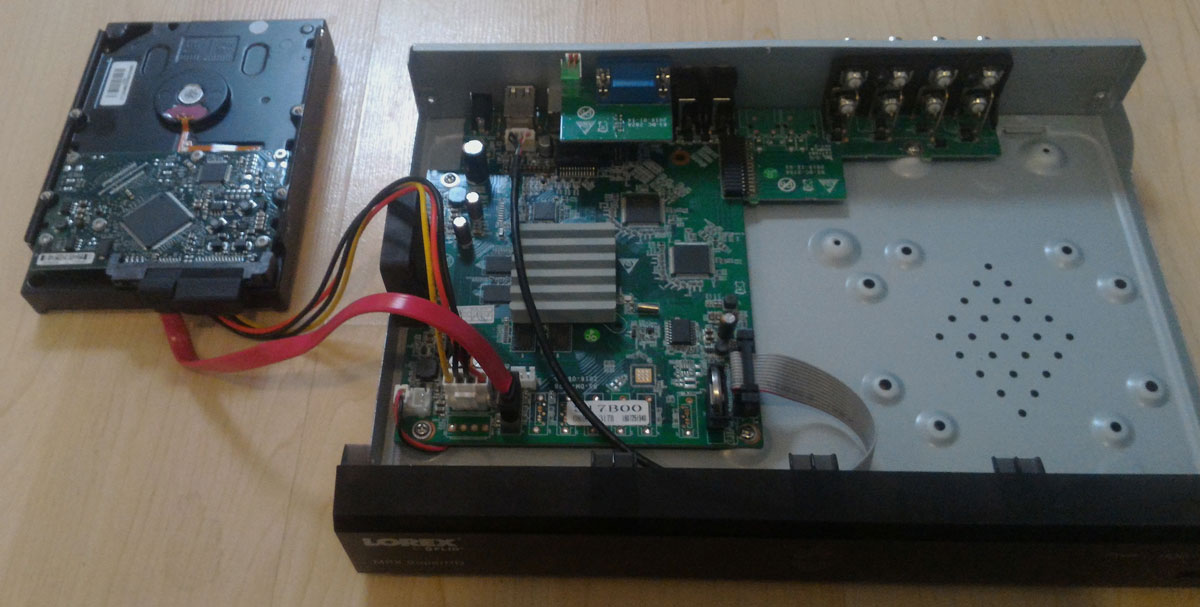

  2. Suavemente deslice la cubierta fuera del panel posterior y levántela. Tenga cuidado con los bordes afilados.
  3. A continuación, debe quitar el disco duro de la carcasa para poder acceder a los cables de energía y datos que pasan por el disco duro.
    1. Gire cuidadosamente la DVR.

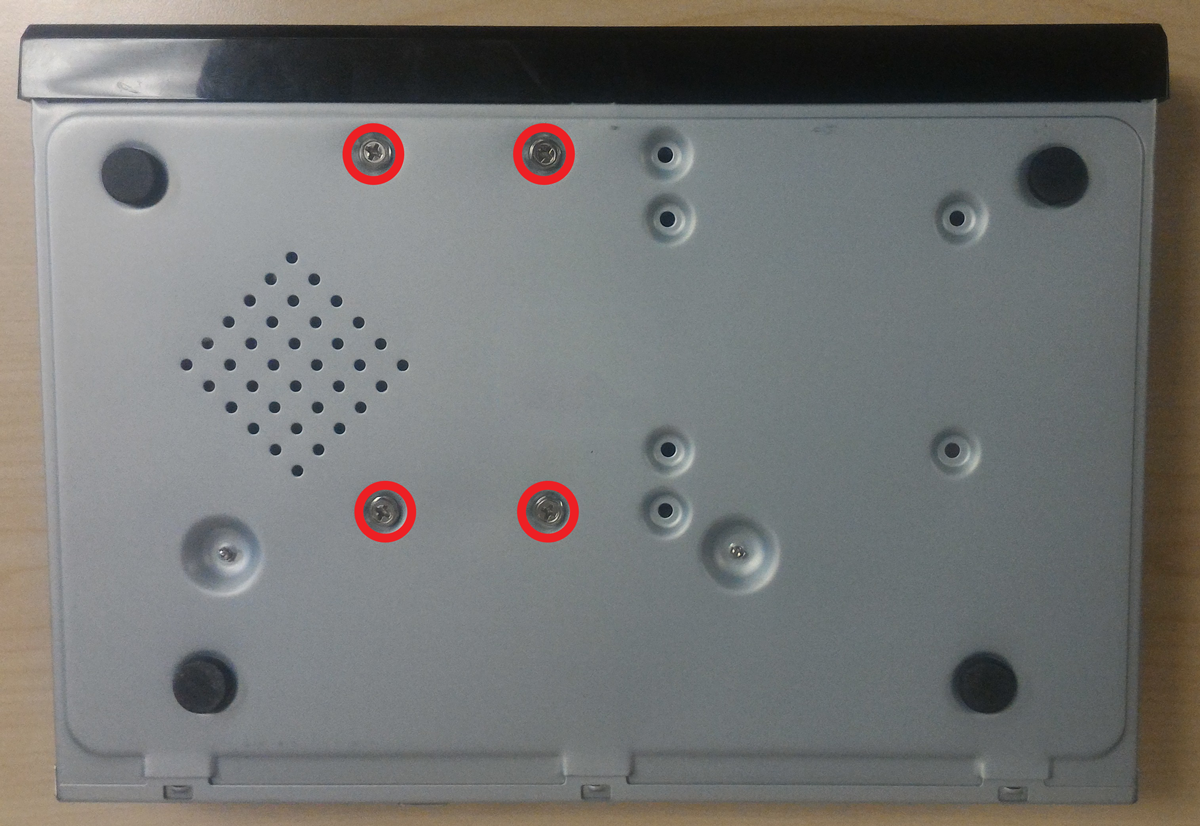

    2. Sostenga firmemente el disco duro mientras retira los tornillos del disco duro (×4) del panel inferior de la DVR.
      Graphic
    3. Siga sosteniendo el disco duro y gire nuevamente la DVR. Levante el disco duro de la DVR.
      Graphic

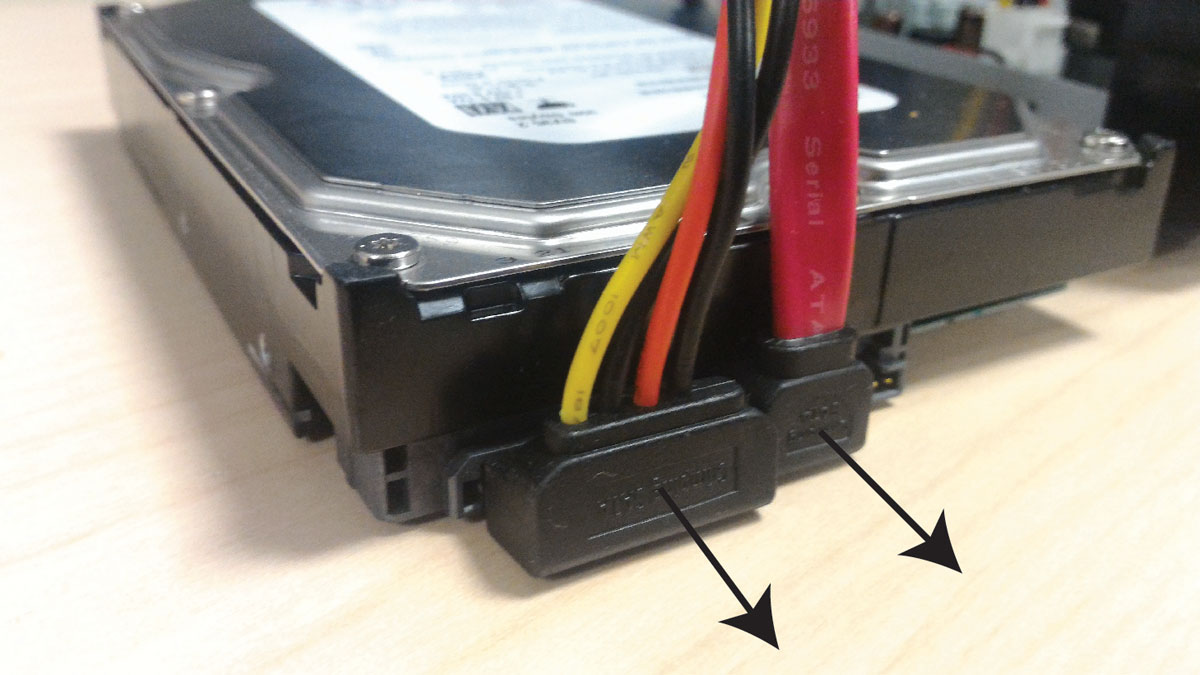

  4. Desconecte los cables de alimentación y datos.
    Graphic
  5. Si no está planeando reemplazar el disco duro de inmediato, vuelva a colocar la cubierta y vuelva a colocar los tornillos en el panel lateral y posterior de la DVR. Para obtener instrucciones completas sobre la instalación de discos duros, consulte 17.2 Instalar un disco duro .

17.2  Instalar un disco duro

Requisitos previos:
  • No debe haber ningún disco duro instalado actualmente en su DVR antes de implementar los pasos a continuación. Para obtener instrucciones completas sobre cómo quitar discos duros, consulte 17.1 Quitar el disco duro .
  1. Retire los tornillos del panel posterior (×3) y los paneles laterales (×1 de cada lado) de la DVR.
    Graphic
  2. Suavemente deslice la cubierta fuera del panel posterior y levántela. Tenga cuidado con los bordes afilados.
  3. Luego, debe instalar el disco duro:
    1. Conecte el cable de energía y datos al disco duro.

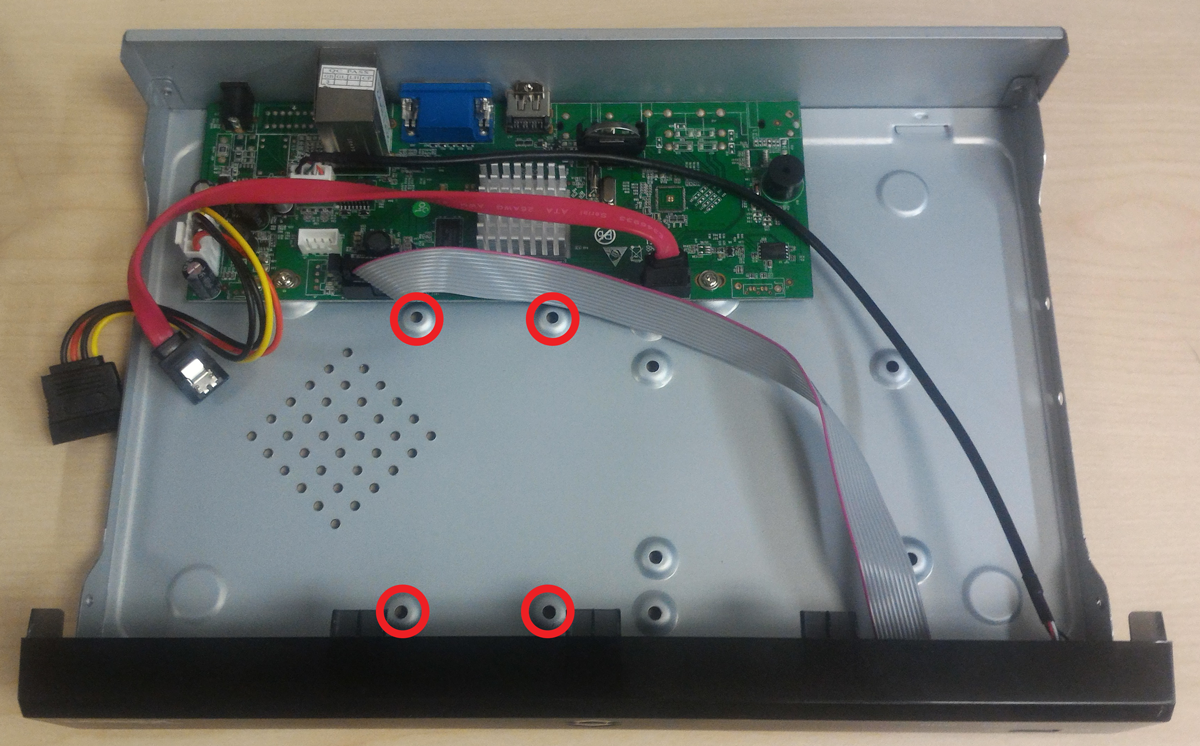

    2. Coloque firmemente el disco duro sobre los orificios para los tornillos del disco duro (×4) del panel inferior de la DVR.
      Graphic
    3. Gire cuidadosamente la DVR mientras sostiene el disco duro en su lugar. Siga sosteniendo el disco duro mientras inserta los tornillos del disco duro (×4) en el panel inferior de la DVR.
      Graphic
    4. Gire el DVR nuevamente.
  4. Vuelva a colocar la cubierta y vuelva a colocar los tornillos en el panel lateral y posterior de la DVR.
    Nota
    DVR

    Debe formatear cualquier disco duro recién instalado para que funcione correctamente con el sistema. Para obtener instrucciones completas sobre cómo formatear los discos duros, consulte 13.3.2 Formateo del disco duro .
